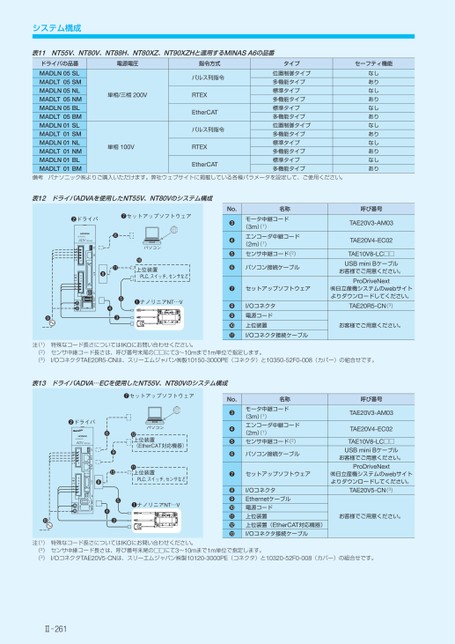

表11NT55V、NT80V、NT88H、NT80XZ、NT90XZHと適用するMINASA6の品番ドライバの品番電源電圧指令方式タイプセーフティ機能MADLN05SL単相/三相200Vパルス列指令位置制御タイプなしMADLT05SM多機能タイプありMADLN05NLRTEX標準タイプなしMADLT05NM多機能タイプありMADLN05BLEtherCAT標準タイプなしMADLT05BM多機能タイプありMADLN01SL単相100Vパルス列指令位置制御タイプなしMADLT01SM多機能タイプありMADLN01NLRTEX標準タイプなしMADLT01NM多機能タイプありMADLN01BLEtherCAT標準タイプなしMADLT01BM多機能タイプあり備考パナソニック㈱よりご購入いただけます。弊社ウェブサイトに掲載している各種パラメータを設定して、ご使用ください。表12ドライバADVAを使用したNT55V、NT80Vのシステム構成No.名称呼び番号●モータ中継コード(3m)1)TAE20V3-AM03●エンコーダ中継コード(2m)1)TAE20V4-EC02●センサ中継コード(2)TAE10V8-LC□□●パソコン接続ケーブルUSBminiBケーブルお客様でご用意ください。●セットアップソフトウェアProDriveNext㈱日立産機システムのwebサイトよりダウンロードしてください。●I/OコネクタTAE20R5-CN(3)●電源コードお客様でご用意ください。●上位装置●I/Oコネクタ接続ケーブル注(1)特殊なコード長さについてはIKOにお問い合わせください。(2)センサ中継コード長さは、呼び番号末尾の□□にて3〜10mまで1m単位で指定します。(3)I/OコネクタTAE20R5-CNは、スリーエムジャパン㈱製10150-3000PE(コネクタ)と10350-52F0-008(カバー)の組合せです。●●●●●●●●●セットアップソフトウェアパソコン上位装置PLC、スイッチ、センサなど●NT…V●●ドライバナノリニアACSERVOADVSeris表13ドライバADVA…ECを使用したNT55V、NT80Vのシステム構成No.名称呼び番号●モータ中継コード(3m)1)TAE20V3-AM03●エンコーダ中継コード(2m)1)TAE20V4-EC02●センサ中継コード(2)TAE10V8-LC□□●パソコン接続ケーブルUSBminiBケーブルお客様でご用意ください。●セットアップソフトウェアProDriveNext㈱日立産機システムのwebサイトよりダウンロードしてください。●I/OコネクタTAE20V5-CN(3)●Ethernetケーブルお客様でご用意ください。●電源コード●上位装置●上位装置(EtherCAT対応機器)●I/Oコネクタ接続ケーブル注(1)特殊なコード長さについてはIKOにお問い合わせください。(2)センサ中継コード長さは、呼び番号末尾の□□にて3〜10mまで1m単位で指定します。(3)I/OコネクタTAE20V5-CNは、スリーエムジャパン㈱製10120-3000PE(コネクタ)と10320-52F0-008(カバー)の組合せです。●❾●●●●●上位装置PLC、スイッチ、センサなど●ナノリニアNT…V●●ドライバRET1ET2ACSERVOADVSeris上位装置(EtherCAT対応機器)●パソコン●セットアップソフトウェア●●●Ⅱ261システム構成
| <
|
> |
>>
