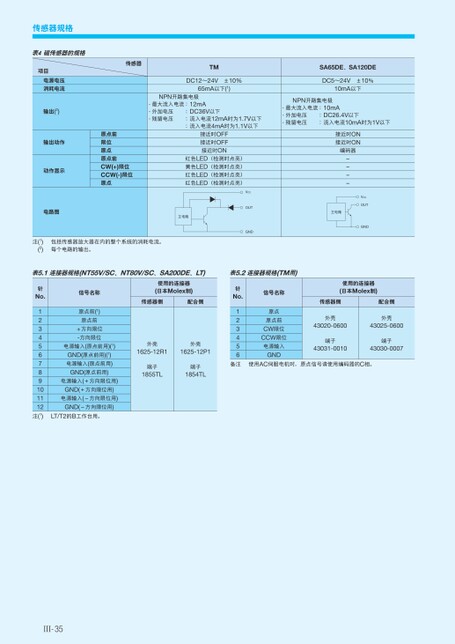

传感器规格表4磁传感器的规格项目电源电压消耗电流输出(2)输出动作动作显示电路图传感器TMDC12～24V±10%65mA以下(1)NPN开路集电极·最大流入电流:12mA·外加电压:DC36V以下·残留电压:流入电流12mA时为1.7V以下:流入电流4mA时为1.1V以下原点前限位原点原点前CW(+)限位CCW(-)限位原点接近时OFF接近时OFF接近时ON红色LED(检测时点亮)黄色LED(检测时点亮)红色LED(检测时点亮)红色LED(检测时点亮)主电路VCCOUTGNDSA65DE、SA120DEDC5～24V±10%10mA以下NPN开路集电极·最大流入电流:10mA·外加电压:DC26.4V以下·残留电压:流入电流10mA时为1V以下接近时ON接近时ON编码器––––主电路VCCOUTGND注(1)(2)包括传感器放大器在内的整个系统的消耗电流。每个电路的输出。表5.1连接器规格(NT55V/SC、NT80V/SC、SA200DE、LT)表5.2连接器规格(TM用)使用的连接器(日本Molex制)传感器侧配合侧外壳外壳1625-12R11625-12P1端子1855TL端子1854TL针No.123456信号名称原点原点前CW限位CCW限位电源输入GND使用的连接器(日本Molex制)传感器侧配合侧外壳43020-0600端子43031-0010外壳43025-0600端子43030-0007备注使用AC伺服电机时,原点信号请使用编码器的C相。针No.123456789101112注(1)信号名称原点前(1)原点前+方向限位-方向限位电源输入(原点前用)(1)GND(原点前用)(1)电源输入(原点前用)GND(原点前用)电源输入(+方向限位用)GND(+方向限位用)电源输入(-方向限位用)GND(-方向限位用)LT/T2的B工作台用。Ⅲ-35
| <
|
> |
>>
