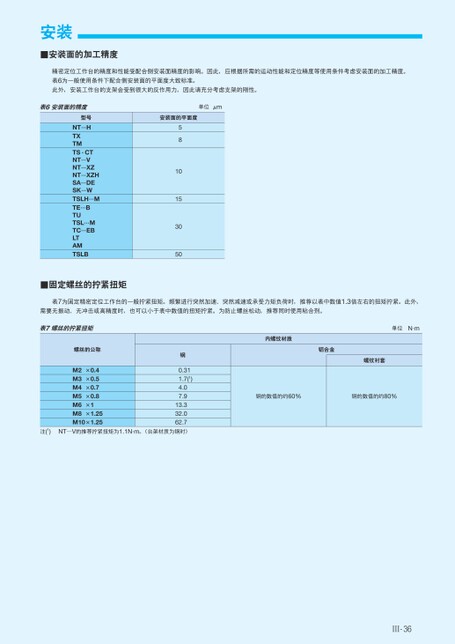

安装■安装面的加工精度精密定位工作台的精度和性能受配合侧安装面精度的影响。因此,应根据所需的运动性能和定位精度等使用条件考虑安装面的加工精度。表6为一般使用条件下配合侧安装面的平面度大致标准。此外,安装工作台的支架会受到很大的反作用力,因此请充分考虑支架的刚性。表6安装面的精度型号NT…HTXTMTS·CTNT…VNT…XZNT…XZHSA…DESK…WTSLH…MTE…BTUTSL…MTC…EBLTAMTSLB单位μm安装面的平面度5810153050■固定螺丝的拧紧扭矩表7为固定精密定位工作台的一般拧紧扭矩。频繁进行突然加速、突然减速或承受力矩负荷时,推荐以表中数值1.3倍左右的扭矩拧紧。此外,需要无振动、无冲击或高精度时,也可以小于表中数值的扭矩拧紧。为防止螺丝松动,推荐同时使用粘合剂。表7螺丝的拧紧扭矩单位N·m螺丝的公称M2×0.4M3×0.5M4×0.7M5×0.8M6×1M8×1.25M10×1.25钢0.311.7(1)4.07.913.332.062.7注(1)NT…V的推荐拧紧扭矩为1.1N·m。(台架材质为钢时)内螺纹材质铝合金螺纹衬套钢的数值的约60%钢的数值的约80%Ⅲ-36
| <
|
> |
>>
