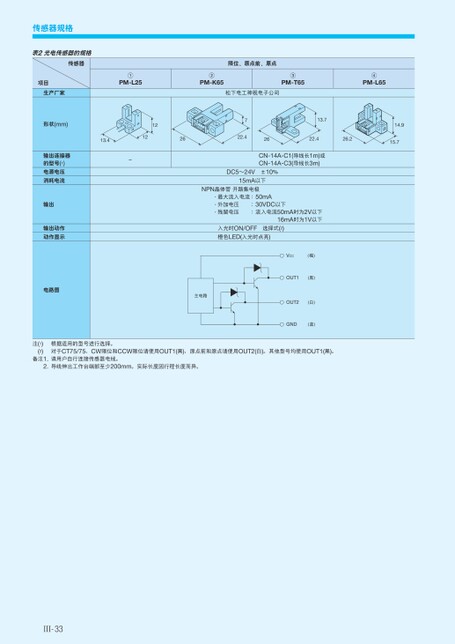

传感器规格表2光电传感器的规格传感器项目生产厂家形状(mm)输出连接器的型号(1)电源电压消耗电流输出输出动作动作显示电路图1PM-L25限位、原点前、原点2PM-K653PM-T65松下电工神视电子公司4PM-L65121213.4-722.42613.72622.426.2CN-14A-C1(导线长1m)或CN-14A-C3(导线长3m)14.915.7DC5～24V±10%15mA以下NPN晶体管开路集电极·最大流入电流:50mA·外加电压:30VDC以下·残留电压:流入电流50mA时为2V以下16mA时为1V以下入光时ON/OFF选择式(2)橙色LED(入光时点亮)主电路VCC(褐)OUT1(黑)OUT2(白)GND(蓝)根据适用的型号进行选择。对于CT75/75,CW限位和CCW限位请使用OUT1(黑),原点前和原点请使用OUT2(白)。其他型号均使用OUT1(黑)。注(1)(2)备注1.请用户自行连接传感器电线。2.导线伸出工作台端部至少200mm。实际长度因行程长度而异。Ⅲ-33
| <
|
> |
>>
