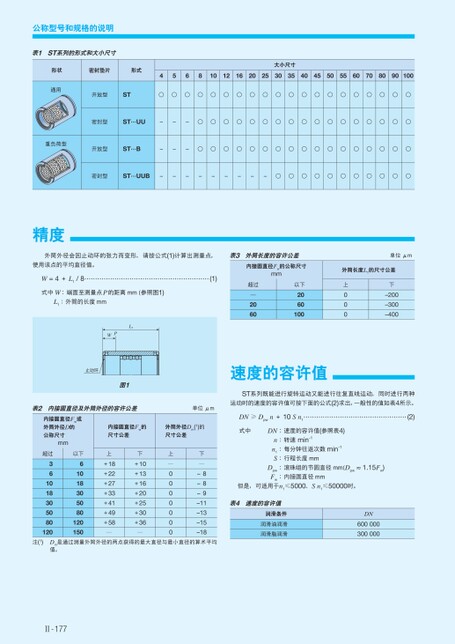

公称型号和规格的说明表1ST系列的形式和大小尺寸形状密封垫片形式通用开放型ST4568101216202530354045505560708090100大小尺寸○○○○○○○○○○○○○○○○○○○○密封型ST…UU---○○○○○○○○○○○○○○○○○重负荷型开放型ST…B---○○○○○○○○○○○○○○○○○密封型ST…UUB---------○○○○○○○○○○○精度外筒外径会因止动环的张力而变形,请按公式(1)计算出测量点,表3外筒长度的容许公差单位μm使用该点的平均直径值。W=4+L1/8式中W:端面至测量点P的距离mm(参照图1)L1:外筒的长度mm(1)内接圆直径Fw的公称尺寸mm外筒长度L1的尺寸公差超过─2060以下2060100上000下–200–300–400L1PW止动环图1表2内接圆直径及外筒外径的容许公差单位μm内接圆直径Fw或外筒外径D的公称尺寸mm超过以下36101830508012061018305080120150内接圆直径Fw的尺寸公差外筒外径Dm(1)的尺寸公差上+18+22+27+33+41+49+58─下+10+13+16+20+25+30+36─上─0000000下─–8–8–9–11–13–15–18注(1)Dm是通过测量外筒外径的两点获得的最大直径与最小直径的算术平均值。Ⅱ-177速度的容许值ST系列既能进行旋转运动又能进行往复直线运动,同时进行两种运动时的速度的容许值可按下面的公式(2)求出,一般性的值如表4所示。DN≥Dpwn+10Sn1(2)DN:速度的容许值(参照表4)n:转速min-1n1:每分钟往返次数min-1S:行程长度mm式中但是,可适用于n1≤5000、Sn1≤50000时。Dpw:滚珠组的节圆直径mm(Dpw≈1.15Fw)Fw:内接圆直径mm表4速度的容许值润滑条件润滑油润滑润滑脂润滑DN600000300000
| <
|
> |
>>
