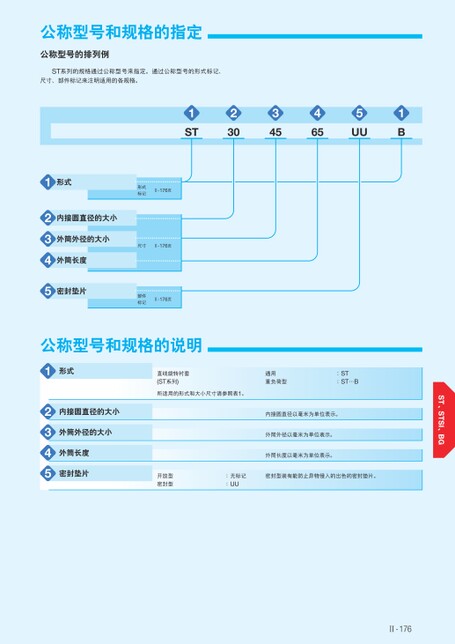

公称型号和规格的指定公称型号的排列例ST系列的规格通过公称型号来指定。通过公称型号的形式标记、尺寸、部件标记来注明适用的各规格。1ST2303454655UU1B形式形式标记Ⅱ-176页1234内接圆直径的大小外筒外径的大小外筒长度5密封垫片尺寸Ⅱ-176页部件标记Ⅱ-176页公称型号和规格的说明12345形式内接圆直径的大小外筒外径的大小外筒长度密封垫片直线旋转衬套(ST系列)通用重负荷型:ST:ST…B所适用的形式和大小尺寸请参照表1。内接圆直径以毫米为单位表示。外筒外径以毫米为单位表示。外筒长度以毫米为单位表示。开放型密封型:无标记:UU密封型装有能防止异物侵入的出色的密封垫片。Ⅱ-176
| <
|
> |
>>
