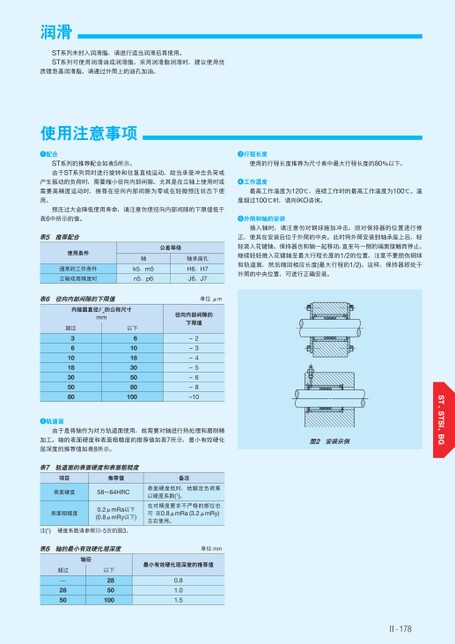

润滑ST系列未封入润滑脂,请进行适当润滑后再使用。ST系列可使用润滑油或润滑脂。采用润滑脂润滑时,建议使用优质锂皂基润滑脂。请通过外筒上的油孔加油。使用注意事项配合行程长度使用的行程长度推荐为尺寸表中最大行程长度的80%以下。工作温度最高工作温度为120℃,连续工作时的最高工作温度为100℃。温度超过100℃时,请向IKO咨询。外筒和轴的安装插入轴时,请注意勿对钢球施加冲击。须对保持器的位置进行修正,使其在安装后位于外筒的中央。此时将外筒安装到轴承座上后,轻轻装入花键轴。保持器也和轴一起移动,直至与一侧的端面接触而停止。继续轻轻推入花键轴至最大行程长度的1/2的位置,注意不要损伤钢球和轨道面,然后缩回相应长度(最大行程的1/2)。这样,保持器即处于外筒的中央位置,可进行正确安装。ST系列的推荐配合如表5所示。由于ST系列同时进行旋转和往复直线运动,故当承受冲击负荷或产生振动的负荷时,需要缩小径向内部间隙。尤其是在立轴上使用时或需要高精度运动时,推荐在径向内部间隙为零或在轻微预压状态下使用。预压过大会降低使用寿命,请注意勿使径向内部间隙的下限值低于表6中所示的值。表5推荐配合使用条件通常的工作条件立轴或高精度时表6径向内部间隙的下限值内接圆直径Fw的公称尺寸mm超过361018305080以下61018305080100公差等级轴k5、m5n5、p6轴承座孔H6、H7J6、J7单位μm径向内部间隙的下限值–2–3–4–5–6–8–10轨道面由于是将轴作为对方轨道面使用,故需要对轴进行热处理和磨削精加工。轴的表面硬度和表面粗糙度的推荐值如表7所示,最小有效硬化层深度的推荐值如表8所示。表7轨道面的表面硬度和表面粗糙度项目推荐值备注表面硬度58～64HRC表面粗糙度0.2μmRa以下(0.8μmRy以下)注(1)硬度系数请参照Ⅲ-5页的图3。表面硬度低时,给额定负荷乘以硬度系数(1)。在对精度要求不严格的部位也可在0.8μmRa(3.2μmRy)左右使用。表8轴的最小有效硬化层深度单位mm轴径超过─2850以下2850100最小有效硬化层深度的推荐值0.81.01.5图2安装示例Ⅱ-178
| <
|
> |
>>
