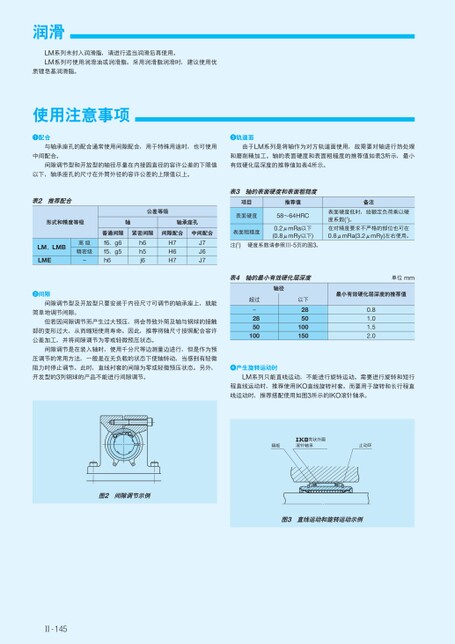

润滑LM系列未封入润滑脂,请进行适当润滑后再使用。LM系列可使用润滑油或润滑脂。采用润滑脂润滑时,建议使用优质锂皂基润滑脂。使用注意事项配合轨道面与轴承座孔的配合通常使用间隙配合,用于特殊用途时,也可使用中间配合。间隙调节型和开放型的轴径尽量在内接圆直径的容许公差的下限值以下,轴承座孔的尺寸在外筒外径的容许公差的上限值以上。由于LM系列是将轴作为对方轨道面使用,故需要对轴进行热处理和磨削精加工。轴的表面硬度和表面粗糙度的推荐值如表3所示,最小有效硬化层深度的推荐值如表4所示。表2推荐配合形式和精度等级轴轴承座孔公差等级普通间隙紧密间隙间隙配合中间配合表面粗糙度表3轴的表面硬度和表面粗糙度项目推荐值备注表面硬度58～64HRC0.2μmRa以下(0.8μmRy以下)表面硬度低时,给额定负荷乘以硬度系数(1)。在对精度要求不严格的部位也可在0.8μmRa(3.2μmRy)左右使用。注(1)硬度系数请参照Ⅲ-5页的图3。表4轴的最小有效硬化层深度单位mm轴径超过-2850100以下2850100150最小有效硬化层深度的推荐值0.81.01.52.0产生旋转运动时LM系列只能直线运动,不能进行旋转运动。需要进行旋转和短行程直线运动时,推荐使用IKO直线旋转衬套。而要用于旋转和长行程直线运动时,推荐搭配使用如图3所示的IKO滚针轴承。壳状外圈隔板滚针轴承止动环图3直线运动和旋转运动示例LM、LMBLME高级精密级-f6、g6f5、g5h6h6h5j6H7H6H7J7J6J7间隙间隙调节型及开放型只要安装于内径尺寸可调节的轴承座上,就能简单地调节间隙。但若因间隙调节而产生过大预压,将会导致外筒及轴与钢球的接触部的变形过大,从而缩短使用寿命。因此,推荐将轴尺寸按照配合容许公差加工,并将间隙调节为零或轻微预压状态。间隙调节是在装入轴时,使用千分尺等边测量边进行,但是作为预压调节的常用方法,一般是在无负载的状态下使轴转动,当感到有轻微阻力时停止调节。此时,直线衬套的间隙为零或轻微预压状态。另外,开发型的3列钢球的产品不能进行间隙调节。图2间隙调节示例Ⅱ-145
| <
|
> |
>>
