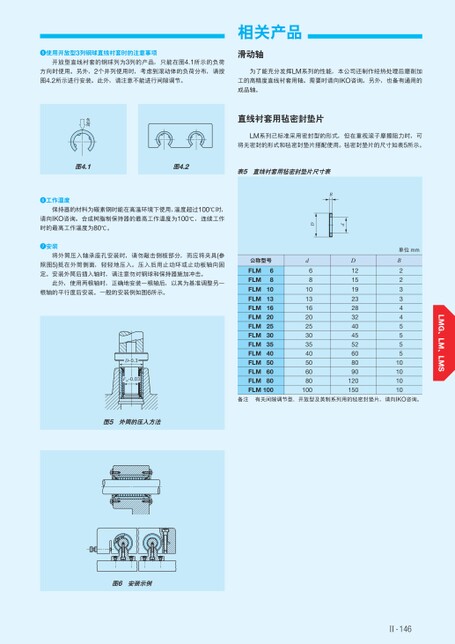

Ⅱ-146使用开放型3列钢球直线衬套时的注意事项开放型直线衬套的钢球列为3列的产品,只能在图4.1所示的负荷方向时使用。另外,2个并列使用时,考虑到滚动体的负荷分布,请按图4.2所示进行安装。此外,请注意不能进行间隙调节。相关产品滑动轴为了能充分发挥LM系列的性能,本公司还制作经热处理后磨削加工的高精度直线衬套用轴。需要时请向IKO咨询。另外,也备有通用的成品轴。LM系列已标准采用密封型的形式,但在重视滚子摩擦阻力时,可将无密封的形式和毡密封垫片搭配使用。毡密封垫片的尺寸如表5所示。直线衬套用毡密封垫片负荷图4.1图4.2表5直线衬套用毡密封垫片尺寸表BDd公称型号6FLMFLM8FLM10FLM13FLM16FLM20FLM25FLM30FLM35FLM40FLM50FLM60FLM80FLM100d681013162025303540506080100D121519232832404552608090120150单位mmB223344555510101010备注有关间隙调节型、开放型及英制系列用的毡密封垫片,请向IKO咨询。工作温度保持器的材料为碳素钢时能在高温环境下使用,温度超过100℃时,请向IKO咨询。合成树脂制保持器的最高工作温度为100℃,连续工作时的最高工作温度为80℃。安装将外筒压入轴承座孔安装时,请勿敲击侧板部分,而应将夹具(参照图5)抵在外筒侧面,轻轻地压入。压入后用止动环或止动板轴向固定。安装外筒后插入轴时,请注意勿对钢球和保持器施加冲击。此外,使用两根轴时,正确地安装一根轴后,以其为基准调整另一根轴的平行度后安装。一般的安装例如图6所示。D-0.3Fw-0.03图5外筒的压入方法图6安装示例
| <
|
> |
>>
