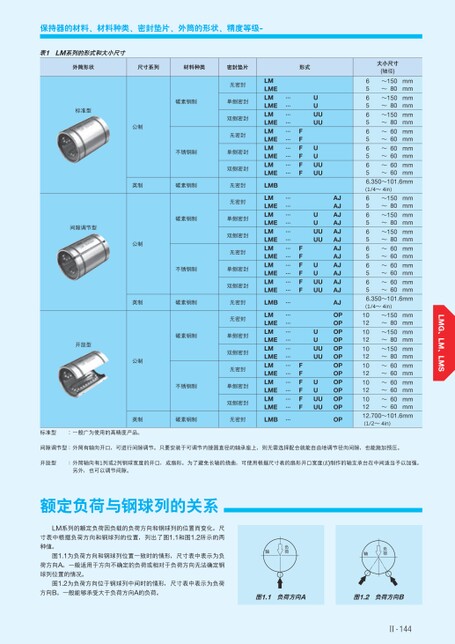

保持器的材料、材料种类、密封垫片、外筒的形状、精度等级-表1LM系列的形式和大小尺寸外筒形状尺寸系列材料种类密封垫片形式大小尺寸(轴径)标准型公制无密封碳素钢制单侧密封双侧密封无密封不锈钢制单侧密封双侧密封英制碳素钢制无密封间隙调节型公制无密封碳素钢制单侧密封双侧密封无密封不锈钢制单侧密封双侧密封英制碳素钢制无密封开放型公制无密封碳素钢制单侧密封双侧密封无密封不锈钢制单侧密封双侧密封标准型:一般广为使用的高精度产品。英制碳素钢制无密封LMLMELMLMELMLMELMLMELMLMELMLMELMBLMLMELMLMELMLMELMLMELMLMELMLMELMBLMLMELMLMELMLMELMLMELMLMELMLMELMB………………………………………………………………………………………………FFFFFFFFFFFFFFFFFFUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUAJAJAJAJAJAJAJAJAJAJAJAJAJOPOPOPOPOPOPOPOPOPOPOPOPOP～150～80～150～80～150～80～60～60～60～60～60～606mm5mm6mm5mm6mm5mm6mm5mm6mm5mm6mm5mm6.350～101.6mm(1/4～4in)～150～80～150～80～150～80～60～60～60～60～60～606mm5mm6mm5mm6mm5mm6mm5mm6mm5mm6mm5mm6.350～101.6mm(1/4～4in)～150～80～150～80～150～80～60～60～60～60～60～6010mm12mm10mm12mm10mm12mm10mm12mm10mm12mm10mm12mm12.700～101.6mm(1/2～4in)间隙调节型:外筒有轴向开口,可进行间隙调节。只要安装于可调节内接圆直径的轴承座上,则无需选择配合就能自由地调节径向间隙,也能施加预压。开放型:外筒轴向有1列或2列钢球宽度的开口,成扇形。为了避免长轴的挠曲,可使用根据尺寸表的扇形开口宽度(E)制作的轴支承台在中间适当予以加强。另外,也可以调节间隙。负荷轴负荷轴图1.1负荷方向A图1.2负荷方向BⅡ-144额定负荷与钢球列的关系LM系列的额定负荷因负载的负荷方向和钢球列的位置而变化。尺寸表中根据负荷方向和钢球列的位置,列出了图1.1和图1.2所示的两种值。图1.1为负荷方向和钢球列位置一致时的情形,尺寸表中表示为负荷方向A。一般适用于方向不确定的负荷或相对于负荷方向无法确定钢球列位置的情况。图1.2为负荷方向位于钢球列中间时的情形,尺寸表中表示为负荷方向B。一般能够承受大于负荷方向A的负荷。
