>> P.145

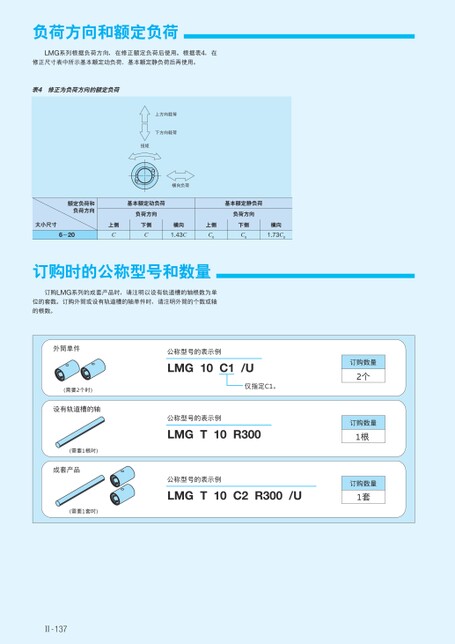

负荷方向和额定负荷LMG系列根据负荷方向,在修正额定负荷后使用。根据表4,在修正尺寸表中所示基本额定动负荷、基本额定静负荷后再使用。表4修正为负荷方向的额定负荷上方向载荷下方向载荷扭矩横向负荷额定负荷和负荷方向大小尺寸6～20基本额定动负荷负荷方向下侧C上侧C基本额定静负荷负荷方向横向1.43C上侧C0下侧C0横向1.73C0订购时的公称型号和数量订购LMG系列的成套产品时,请注明以设有轨道槽的轴根数为单位的套数。订购外筒或设有轨道槽的轴单件时,请注明外筒的个数或轴的根数。公称型号的表示例LMG10C1/U仅指定C1。公称型号的表示例LMGT10R300公称型号的表示例LMGT10C2R300/U订购数量2个订购数量1根订购数量1套外筒单件(需要2个时)设有轨道槽的轴(需要1根时)成套产品(需要1套时)Ⅱ-137
| <
|
> |
>>
