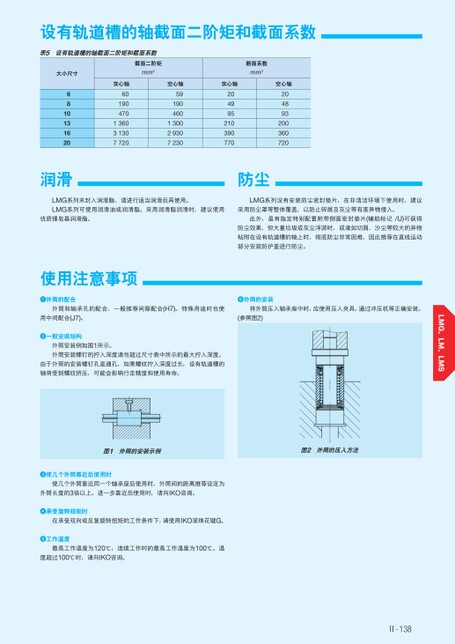

设有轨道槽的轴截面二阶矩和截面系数表5设有轨道槽的轴截面二阶矩和截面系数大小尺寸6810131620截面二阶矩mm4实心轴60190470136031307720空心轴59190460130029307230润滑断面系数mm3实心轴空心轴204995210390770204893200360720防尘LMG系列未封入润滑脂,请进行适当润滑后再使用。LMG系列可使用润滑油或润滑脂。采用润滑脂润滑时,建议使用优质锂皂基润滑脂。LMG系列没有安装防尘密封垫片,在非清洁环境下使用时,建议采用防尘罩等整体覆盖,以防止碎屑及灰尘等有害异物侵入。此外,虽有指定特别配置附带侧面密封垫片(辅助标记/U)可获得防尘效果,但大量垃圾或灰尘浮游时,或诸如切屑、沙尘等较大的异物粘附在设有轨道槽的轴上时,彻底防尘非常困难,因此推荐在直线运动部分安装防护盖进行防尘。使用注意事项外筒的配合外筒的安装外筒和轴承孔的配合,一般推荐间隙配合(H7)。特殊用途时也使将外筒压入轴承座中时,应使用压入夹具,通过冲压机等正确安装。用中间配合(J7)。一般安装结构外筒安装例如图1所示。外筒安装螺钉的拧入深度请勿超过尺寸表中所示的最大拧入深度。由于外筒的安装螺钉孔是通孔,如果螺纹拧入深度过长,设有轨道槽的轴将受到螺纹挤压,可能会影响行走精度和使用寿命。(参照图2)图1外筒的安装示例图2外筒的压入方法使几个外筒靠近后使用时使几个外筒靠近同一个轴承座后使用时,外筒间的距离推荐设定为外筒长度的3倍以上。进一步靠近后使用时,请向IKO咨询。承受旋转扭矩时在承受双向或反复旋转扭矩的工作条件下,请使用IKO滚珠花键G。工作温度最高工作温度为120℃,连续工作时的最高工作温度为100℃。温度超过100℃时,请向IKO咨询。Ⅱ-138
| <
|
> |
>>
