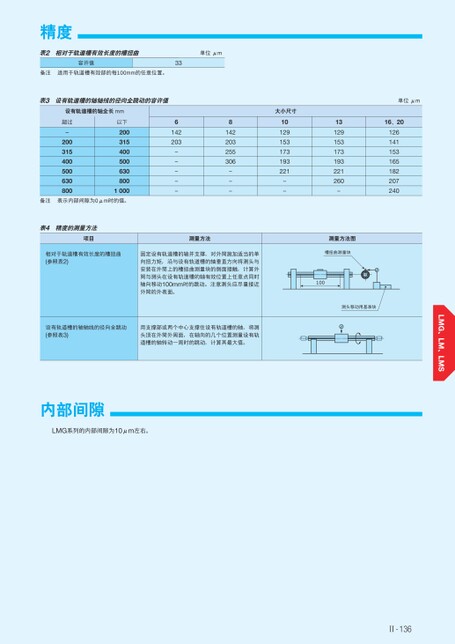

精度表2相对于轨道槽有效长度的槽扭曲单位μm容许值33备注适用于轨道槽有效部的每100mm的任意位置。表3设有轨道槽的轴轴线的径向全跳动的容许值设有轨道槽的轴全长mm超过-200315400500630800以下2003154005006308001000备注表示内部间隙为0μm时的值。表4精度的测量方法项目相对于轨道槽有效长度的槽扭曲(参照表2)6142203-----8142203255306---大小尺寸10129153173193221--13129153173193221260-单位μm16、20126141153165182207240测量方法固定设有轨道槽的轴并支撑,对外筒施加适当的单向扭力矩,沿与设有轨道槽的轴垂直方向将测头与安装在外筒上的槽扭曲测量块的侧面接触,计算外筒与测头在设有轨道槽的轴有效位置上任意点同时轴向移动100mm时的跳动。注意测头应尽量接近外筒的外表面。测量方法图槽扭曲测量块100测头移动用基准块设有轨道槽的轴轴线的径向全跳动(参照表3)用支撑部或两个中心支撑住设有轨道槽的轴,将测头顶在外筒外周面,在轴向的几个位置测量设有轨道槽的轴转动一周时的跳动,计算其最大值。内部间隙LMG系列的内部间隙为10μm左右。Ⅱ-136
| <
|
> |
>>
