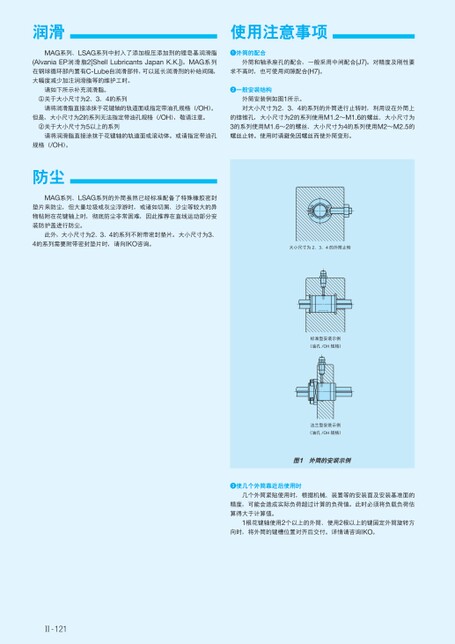

润滑使用注意事项MAG系列、LSAG系列中封入了添加极压添加剂的锂皂基润滑脂(AlvaniaEP润滑脂2[ShellLubricantsJapanK.K.])。MAG系列在钢球循环部内置有C-Lube自润滑部件,可以延长润滑剂的补给间隔,大幅度减少加注润滑脂等的维护工时。请如下所示补充润滑脂。①关于大小尺寸为2、3、4的系列请将润滑脂直接涂抹于花键轴的轨道面或指定带油孔规格(/OH)。但是,大小尺寸为2的系列无法指定带油孔规格(/OH),敬请注意。②关于大小尺寸为5以上的系列请将润滑脂直接涂抹于花键轴的轨道面或滚动体。或请指定带油孔外筒的配合外筒和轴承座孔的配合,一般采用中间配合(J7)。对精度及刚性要求不高时,也可使用间隙配合(H7)。一般安装结构外筒安装例如图1所示。对大小尺寸为2、3、4的系列的外筒进行止转时,利用设在外筒上的锪锥孔,大小尺寸为2的系列使用M1.2～M1.6的螺丝、大小尺寸为3的系列使用M1.6～2的螺丝、大小尺寸为4的系列使用M2～M2.5的螺丝止转。使用时请避免因螺丝而使外筒变形。规格(/OH)。防尘MAG系列、LSAG系列的外筒虽然已经标准配备了特殊橡胶密封垫片来防尘,但大量垃圾或灰尘浮游时,或诸如切屑、沙尘等较大的异物粘附在花键轴上时,彻底防尘非常困难,因此推荐在直线运动部分安装防护盖进行防尘。此外,大小尺寸为2、3、4的系列不附带密封垫片。大小尺寸为3、4的系列需要附带密封垫片时,请向IKO咨询。Ⅱ-121大小尺寸为2、3、4的外筒止转标准型安装示例(油孔/OH规格)法兰型安装示例(油孔/OH规格)图1外筒的安装示例使几个外筒靠近后使用时几个外筒紧贴使用时,根据机械、装置等的安装面及安装基准面的精度,可能会造成实际负荷超过计算的负荷值。此时必须将负载负荷估算得大于计算值。1根花键轴使用2个以上的外筒、使用2根以上的键固定外筒旋转方向时,将外筒的键槽位置对齐后交付。详情请咨询IKO。
| <
|
> |
>>
