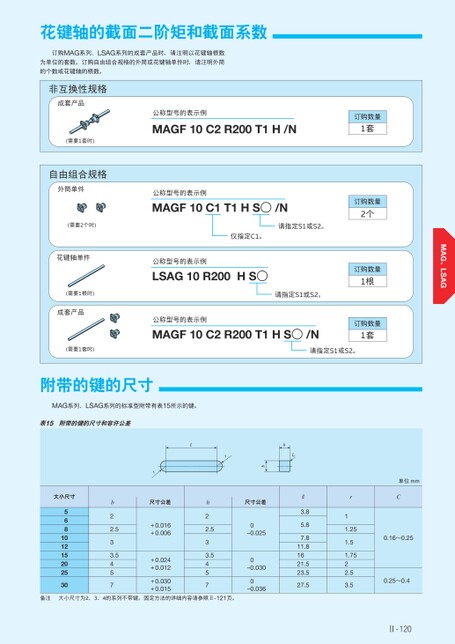

花键轴的截面二阶矩和截面系数订购MAG系列、LSAG系列的成套产品时,请注明以花键轴根数为单位的套数。订购自由组合规格的外筒或花键轴单件时,请注明外筒的个数或花键轴的根数。非互换性规格成套产品(需要1套时)自由组合规格外筒单件(需要2个时)花键轴单件(需要1根时)成套产品(需要1套时)公称型号的表示例MAGF10C2R200T1H/N订购数量1套公称型号的表示例MAGF10C1T1HS○/N请指定S1或S2。仅指定C1。公称型号的表示例LSAG10R200HS○请指定S1或S2。公称型号的表示例MAGF10C2R200T1HS○/N订购数量2个订购数量1根订购数量1套请指定S1或S2。附带的键的尺寸MAG系列、LSAG系列的标准型附带有表15所示的键。表15附带的键的尺寸和容许公差大小尺寸568101215202530b22.533.5457r尺寸公差+0.016+0.006+0.024+0.012+0.030+0.015hCrbh22.533.5457尺寸公差0–0.0250–0.0300–0.036R3.85.87.811.81621.523.527.5r11.251.51.7522.53.5备注大小尺寸为2、3、4的系列不带键。固定方法的详细内容请参照Ⅱ-121页。单位mmC0.16～0.250.25～0.4Ⅱ-120
| <
|
> |
>>
