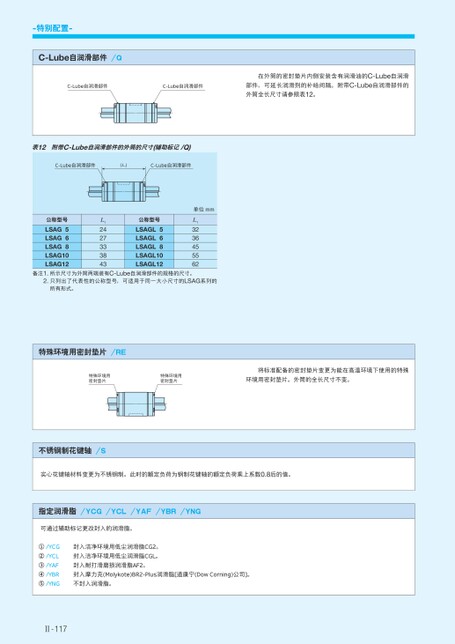

-特别配置-C-Lube自润滑部件/QC-Lube自润滑部件C-Lube自润滑部件在外筒的密封垫片内侧安装含有润滑油的C-Lube自润滑部件,可延长润滑剂的补给间隔。附带C-Lube自润滑部件的外筒全长尺寸请参照表12。表12附带C-Lube自润滑部件的外筒的尺寸(辅助标记/Q)C-Lube自润滑部件(L1)C-Lube自润滑部件公称型号LSAG56LSAGLSAG8LSAG10LSAG12L12427333843公称型号5LSAGL6LSAGLLSAGL8LSAGL10LSAGL12单位mmL13236455562备注1.所示尺寸为外筒两端装有C-Lube自润滑部件的规格的尺寸。2.只列出了代表性的公称型号,可适用于同一大小尺寸的LSAG系列的所有形式。特殊环境用密封垫片/RE特殊环境用密封垫片特殊环境用密封垫片将标准配备的密封垫片变更为能在高温环境下使用的特殊环境用密封垫片。外筒的全长尺寸不变。不锈钢制花键轴/S实心花键轴材料变更为不锈钢制。此时的额定负荷为钢制花键轴的额定负荷乘上系数0.8后的值。指定润滑脂/YCG/YCL/YAF/YBR/YNG可通过辅助标记更改封入的润滑脂。①/YCG封入洁净环境用低尘润滑脂CG2。②/YCL③/YAF封入洁净环境用低尘润滑脂CGL。封入耐打滑磨损润滑脂AF2。④/YBR封入摩力克(Molykote)BR2-Plus润滑脂[道康宁(DowCorning)公司]。⑤/YNG不封入润滑脂。Ⅱ-117
| <
|
> |
>>
