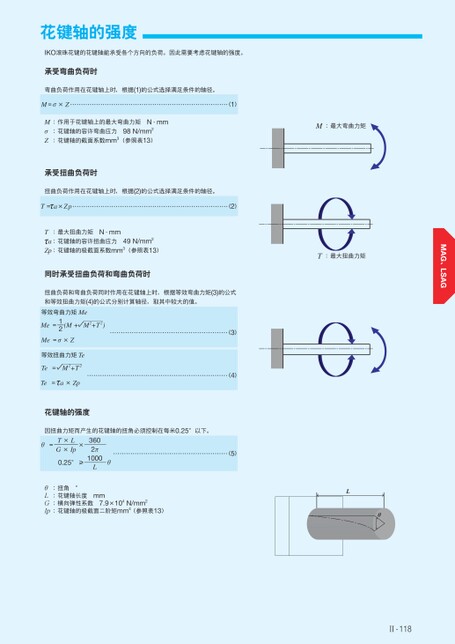

花键轴的强度IKO滚珠花键的花键轴能承受各个方向的负荷。因此需要考虑花键轴的强度。承受弯曲负荷时弯曲负荷作用在花键轴上时,根据(1)的公式选择满足条件的轴径。M=σ×Z(1)M:作用于花键轴上的最大弯曲力矩N·mmσZ:花键轴的容许弯曲应力98N/mm2:花键轴的截面系数mm3(参照表13)承受扭曲负荷时扭曲负荷作用在花键轴上时,根据(2)的公式选择满足条件的轴径。T=τa×Zp(2)T:最大扭曲力矩N·mmτa:花键轴的容许扭曲应力49N/mm2Zp:花键轴的极截面系数mm3(参照表13)同时承受扭曲负荷和弯曲负荷时扭曲负荷和弯曲负荷同时作用在花键轴上时,根据等效弯曲力矩(3)的公式和等效扭曲力矩(4)的公式分别计算轴径,取其中较大的值。(3)等效弯曲力矩MeMe=12(M+M2+T2)√Me=σ×Z等效扭曲力矩TeTe=M2+T2√Te=τa×Zp(4)花键轴的强度因扭曲力矩而产生的花键轴的扭角必须控制在每米0.25°以下。θ=T×LG×Ip×0.25°≥3602π1000Lθ(5):扭角°θL:花键轴长度mmG:横向弹性系数7.9×104N/mm2Ip:花键轴的极截面二阶矩mm4(参照表13)M:最大弯曲力矩T:最大扭曲力矩LLθθⅡ-118
| <
|
> |
>>
