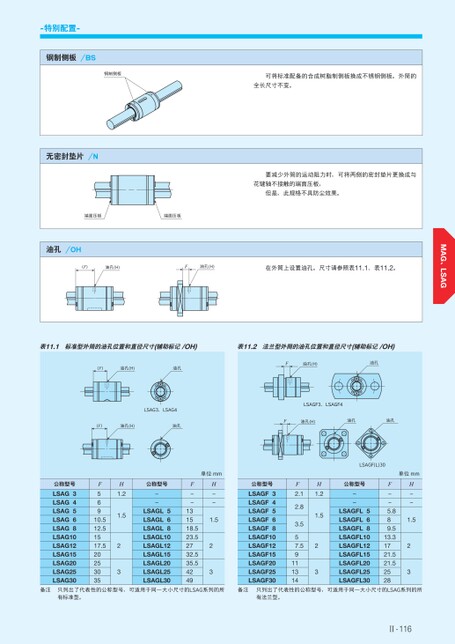

-特别配置-钢制侧板/BS钢制侧板无密封垫片/N端面压板油孔/OH(F)油孔(H)端面压板可将标准配备的合成树脂制侧板换成不锈钢侧板。外筒的全长尺寸不变。要减少外筒的运动阻力时,可将两侧的密封垫片更换成与花键轴不接触的端面压板,但是,此规格不具防尘效果。F油孔(H)在外筒上设置油孔。尺寸请参照表11.1、表11.2。表11.1标准型外筒的油孔位置和直径尺寸(辅助标记/OH)表11.2法兰型外筒的油孔位置和直径尺寸(辅助标记/OH)(F)油孔(H)油孔F油孔(H)油孔LSAG3、LSAG4(F)油孔(H)油孔LSAGF3、LSAGF4F油孔(H)油孔油孔公称型号3LSAG4LSAG5LSAG6LSAGLSAG8LSAG10LSAG12LSAG15LSAG20LSAG25LSAG30H1.21.523F56910.512.51517.520253035公称型号--5LSAGL6LSAGLLSAGL8LSAGL10LSAGL12LSAGL15LSAGL20LSAGL25LSAGL30单位mmH--1.523F--131518.523.52732.535.54249公称型号3LSAGF4LSAGF5LSAGF6LSAGFLSAGF8LSAGF10LSAGF12LSAGF15LSAGF20LSAGF25LSAGF30H1.21.523F2.12.83.557.59111314LSAGF(L)30单位mm公称型号--5LSAGFL6LSAGFLLSAGFL8LSAGFL10LSAGFL12LSAGFL15LSAGFL20LSAGFL25LSAGFL30H--1.523F--5.889.513.31721.521.52528备注只列出了代表性的公称型号,可适用于同一大小尺寸的LSAG系列的所备注只列出了代表性的公称型号,可适用于同一大小尺寸的LSAG系列的所有标准型。有法兰型。Ⅱ-116
| <
|
> |
>>
