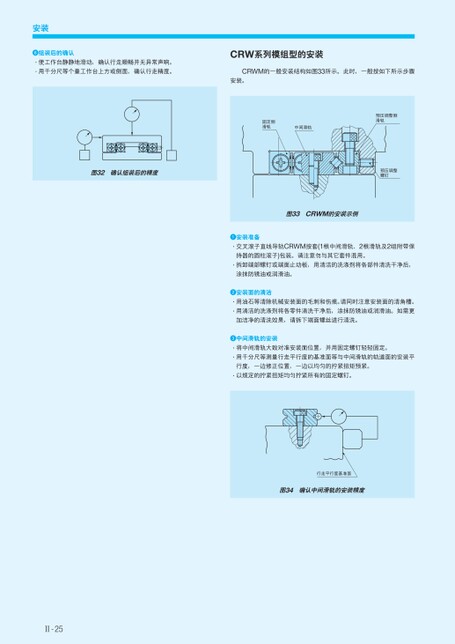

CRW系列模组型的安装CRWM的一般安装结构如图33所示。此时,一般按如下所示步骤安装。固定侧滑轨中间滑轨预压调整侧滑轨预压调整螺钉图33CRWM的安装示例安装准备·交叉滚子直线导轨CRWM按套(1根中间滑轨、2根滑轨及2组附带保持器的圆柱滚子)包装。请注意勿与其它套件混用。·拆卸端部螺钉或端面止动板,用清洁的洗涤剂将各部件清洗干净后,涂抹防锈油或润滑油。安装面的清洁·用油石等清除机械安装面的毛刺和伤痕。请同时注意安装面的清角槽。·用清洁的洗涤剂将各零件清洗干净后,涂抹防锈油或润滑油。如需更加洁净的清洗效果,请拆下端面螺丝进行清洗。中间滑轨的安装·将中间滑轨大致对准安装面位置,并用固定螺钉轻轻固定。·用千分尺等测量行走平行度的基准面等与中间滑轨的轨道面的安装平行度,一边修正位置,一边以均匀的拧紧扭矩预紧。·以规定的拧紧扭矩均匀拧紧所有的固定螺钉。行走平行度基准面图34确认中间滑轨的安装精度安装组装后的确认·使工作台静静地滑动,确认行走顺畅并无异常声响。·用千分尺等个量工作台上方或侧面,确认行走精度。图32确认组装后的精度Ⅱ-25
| <
|
> |
>>
