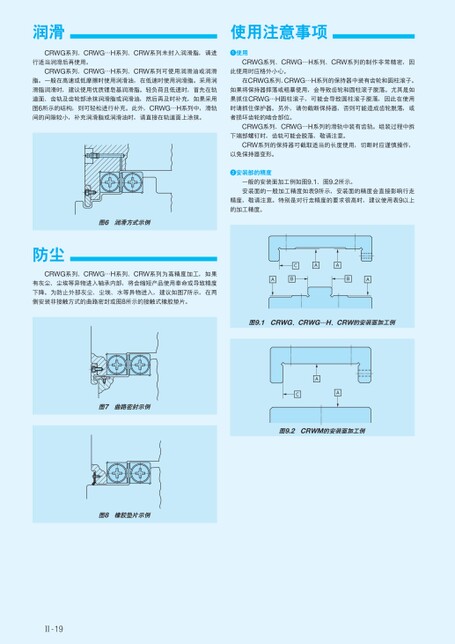

润滑使用注意事项CRWG系列、CRWG…H系列、CRW系列未封入润滑脂,请进使用CRWG系列、CRWG…H系列、CRW系列的制作非常精密,因此使用时应格外小心。在CRWG系列、CRWG…H系列的保持器中装有齿轮和圆柱滚子。如果将保持器摔落或粗暴使用,会导致齿轮和圆柱滚子脱落。尤其是如果抓住CRWG…H圆柱滚子,可能会导致圆柱滚子脱落,因此在使用时请抓住保护器。另外,请勿截断保持器,否则可能造成齿轮脱落,或者损坏齿轮的啮合部位。CRWG系列、CRWG…H系列的滑轨中装有齿轨。组装过程中拆下端部螺钉时,齿轨可能会脱落,敬请注意。CRW系列的保持器可截取适当的长度使用,切断时应谨慎操作,以免保持器变形。安装部的精度一般的安装面加工例如图9.1、图9.2所示。安装面的一般加工精度如表9所示,安装面的精度会直接影响行走精度,敬请注意。特别是对行走精度的要求很高时,建议使用表9以上的加工精度。CAAABBA图9.1CRWG、CRWG…H、CRW的安装面加工例ACA图9.2CRWM的安装面加工例行适当润滑后再使用。CRWG系列、CRWG…H系列、CRW系列可使用润滑油或润滑脂。一般在高速或低摩擦时使用润滑油,在低速时使用润滑脂。采用润滑脂润滑时,建议使用优质锂皂基润滑脂。轻负荷且低速时,首先在轨道面、齿轨及齿轮部涂抹润滑脂或润滑油,然后再及时补充,如果采用图6所示的结构,则可轻松进行补充。此外,CRWG…H系列中,滑轨间的间隙较小,补充润滑脂或润滑油时,请直接在轨道面上涂抹。图6润滑方式示例防尘CRWG系列、CRWG…H系列、CRW系列为高精度加工,如果有灰尘、尘埃等异物进入轴承内部,将会缩短产品使用奉命或导致精度下降。为防止外部灰尘、尘埃、水等异物进入,建议如图7所示,在两侧安装非接触方式的曲路密封或图8所示的接触式橡胶垫片。图7曲路密封示例图8橡胶垫片示例Ⅱ-19
| <
|
> |
>>
