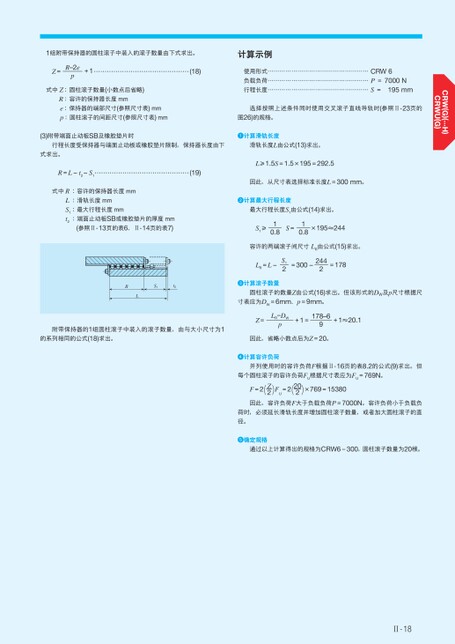

1组附带保持器的圆柱滚子中装入的滚子数量由下式求出。计算示例Z=R–2ep+1式中Z:圆柱滚子数量(小数点后省略)R:容许的保持器长度mme:保持器的端部尺寸(参照尺寸表)mmp:圆柱滚子的间距尺寸(参照尺寸表)mm(3)附带端面止动板SB及橡胶垫片时(18)使用形式……………………………………………CRW6负载负荷……………………………………………P=7000N行程长度……………………………………………S=195mm选择按照上述条件同时使用交叉滚子直线导轨时(参照Ⅱ-23页的图26)的规格。计算滑轨长度行程长度受保持器与端面止动板或橡胶垫片限制,保持器长度由下滑轨长度L由公式(13)求出。式求出。R=L–t2–S1(19)式中R:容许的保持器长度mmL:滑轨长度mmS1:最大行程长度mmt2:端面止动板SB或橡胶垫片的厚度mm(参照Ⅱ-13页的表6、Ⅱ-14页的表7)L≥1.5S=1.5×195=292.5因此,从尺寸表选择标准长度L=300mm。计算最大行程长度最大行程长度S1由公式(14)求出。S1≥10.8S=10.8×195≈244容许的两端滚子间尺寸LR由公式(15)求出。LR=L–S12=300–2442=178S1t2RL计算滚子数量圆柱滚子的数量Z由公式(16)求出。但该形式的DW及p尺寸根据尺寸表应为DW=6mm、p=9mm。附带保持器的1组圆柱滚子中装入的滚子数量,由与大小尺寸为1的系列相同的公式(18)求出。Z=LR–DWp+1=178–69+1≈20.1因此,省略小数点后为Z=20。计算容许负荷并列使用时的容许负荷F根据Ⅱ-16页的表8.2的公式(9)求出。但每个圆柱滚子的容许负荷FU根据尺寸表应为FU=769N。F=2(Z—2)FU=2(20—2)×769=15380因此,容许负荷F大于负载负荷P=7000N。容许负荷小于负载负荷时,必须延长滑轨长度并增加圆柱滚子数量,或者加大圆柱滚子的直径。确定规格通过以上计算得出的规格为CRW6-300,圆柱滚子数量为20根。Ⅱ-18
| <
|
> |
>>
