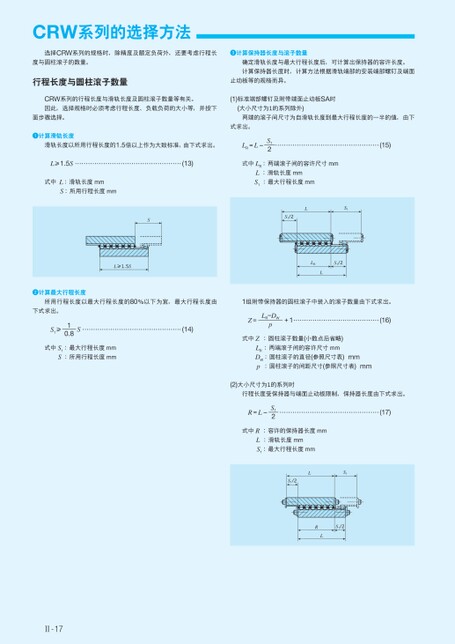

CRW系列的选择方法选择CRW系列的规格时,除精度及额定负荷外,还要考虑行程长计算保持器长度与滚子数量度与圆柱滚子的数量。确定滑轨长度与最大行程长度后,可计算出保持器的容许长度。计算保持器长度时,计算方法根据滑轨端部的安装端部螺钉及端面行程长度与圆柱滚子数量止动板等的规格而异。CRW系列的行程长度与滑轨长度及圆柱滚子数量等有关。因此,选择规格时必须考虑行程长度、负载负荷的大小等,并按下(1)标准端部螺钉及附带端面止动板SA时(大小尺寸为1的系列除外)面步骤选择。计算滑轨长度滑轨长度以所用行程长度的1.5倍以上作为大致标准,由下式求出。两端的滚子间尺寸为自滑轨长度到最大行程长度的一半的值,由下式求出。LR=L–S12(15)L≥1.5S(13)式中LR:两端滚子间的容许尺寸mm式中L:滑轨长度mmS:所用行程长度mmSL≥1.5SL:滑轨长度mmS1:最大行程长度mmLS1S1/2LRS1/2L计算最大行程长度所用行程长度以最大行程长度的80%以下为宜,最大行程长度由1组附带保持器的圆柱滚子中装入的滚子数量由下式求出。下式求出。S1≥10.8S式中S1:最大行程长度mmS:所用行程长度mm(14)Z=LR–DWp+1(16)式中Z:圆柱滚子数量(小数点后省略)LR:两端滚子间的容许尺寸mmDW:圆柱滚子的直径(参照尺寸表)mmp:圆柱滚子的间距尺寸(参照尺寸表)mm(2)大小尺寸为1的系列时行程长度受保持器与端面止动板限制,保持器长度由下式求出。R=L–S12式中R:容许的保持器长度mmL:滑轨长度mmS1:最大行程长度mm(17)LS1S1/2S1/2RLⅡ-17
| <
|
> |
>>
