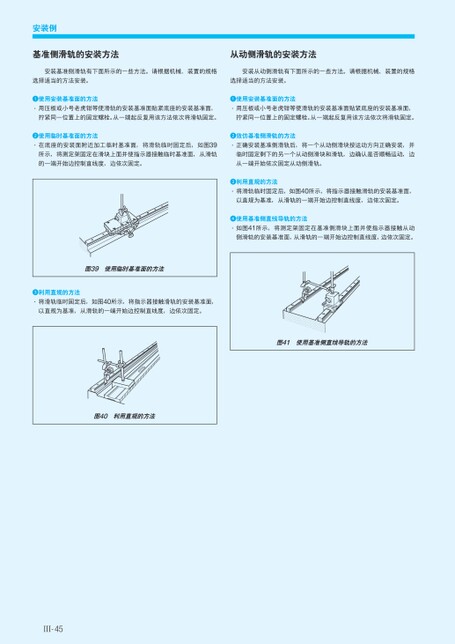

安装例基准侧滑轨的安装方法从动侧滑轨的安装方法安装基准侧滑轨有下面所示的一些方法。请根据机械、装置的规格安装从动侧滑轨有下面所示的一些方法。请根据机械、装置的规格选择适当的方法安装。选择适当的方法安装。使用安装基准面的方法·用压板或小号老虎钳等使滑轨的安装基准面贴紧底座的安装基准面,使用安装基准面的方法·用压板或小号老虎钳等使滑轨的安装基准面贴紧底座的安装基准面,拧紧同一位置上的固定螺栓。从一端起反复用该方法依次将滑轨固定。拧紧同一位置上的固定螺栓。从一端起反复用该方法依次将滑轨固定。使用临时基准面的方法·在底座的安装面附近加工临时基准面,将滑轨临时固定后,如图39所示,将测定架固定在滑块上面并使指示器接触临时基准面,从滑轨效仿基准侧滑轨的方法·正确安装基准侧滑轨后,将一个从动侧滑块按运动方向正确安装,并临时固定剩下的另一个从动侧滑块和滑轨,边确认是否顺畅运动,边的一端开始边控制直线度,边依次固定。从一端开始依次固定从动侧滑轨。利用直规的方法·将滑轨临时固定后,如图40所示,将指示器接触滑轨的安装基准面,以直规为基准,从滑轨的一端开始边控制直线度,边依次固定。使用基准侧直线导轨的方法·如图41所示,将测定架固定在基准侧滑块上面并使指示器接触从动侧滑轨的安装基准面,从滑轨的一端开始边控制直线度,边依次固定。图39使用临时基准面的方法利用直规的方法·将滑轨临时固定后,如图40所示,将指示器接触滑轨的安装基准面,以直规为基准,从滑轨的一端开始边控制直线度,边依次固定。图41使用基准侧直线导轨的方法图40利用直规的方法Ⅲ-45
| <
|
> |
>>
