>> P.338

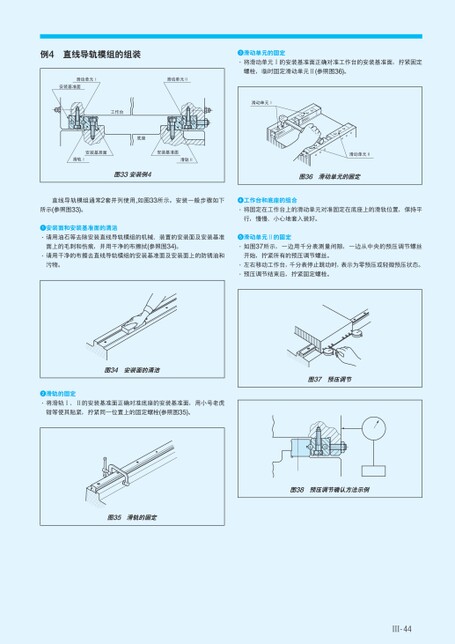

例4直线导轨模组的组装滑动单元的固定·将滑动单元Ⅰ的安装基准面正确对准工作台的安装基准面,拧紧固定螺栓,临时固定滑动单元Ⅱ(参照图36)。滑动单元Ⅰ安装基准面滑动单元Ⅱ滑动单元Ⅰ工作台底座安装基准面安装基准面滑轨Ⅰ滑轨Ⅱ图33安装例4滑动单元Ⅱ图36滑动单元的固定直线导轨模组通常2套并列使用,如图33所示。安装一般步骤如下所示(参照图33)。工作台和底座的组合·将固定在工作台上的滑动单元对准固定在底座上的滑轨位置,保持平行,慢慢、小心地套入装好。安装面和安装基准面的清洁·请用油石等去除安装直线导轨模组的机械、装置的安装面及安装基准面上的毛刺和伤痕,并用干净的布擦拭(参照图34)。滑动单元Ⅱ的固定·如图37所示,一边用千分表测量间隙,一边从中央的预压调节螺丝·请用干净的布擦去直线导轨模组的安装基准面及安装面上的防锈油和开始,拧紧所有的预压调节螺丝。污物。·左右移动工作台,千分表停止跳动时,表示为零预压或轻微预压状态。·预压调节结束后,拧紧固定螺栓。图34安装面的清洁图37预压调节滑轨的固定·将滑轨Ⅰ、Ⅱ的安装基准面正确对准底座的安装基准面,用小号老虎钳等使其贴紧,拧紧同一位置上的固定螺栓(参照图35)。图35滑轨的固定图38预压调节确认方法示例Ⅲ-44
| <
|
> |
>>
