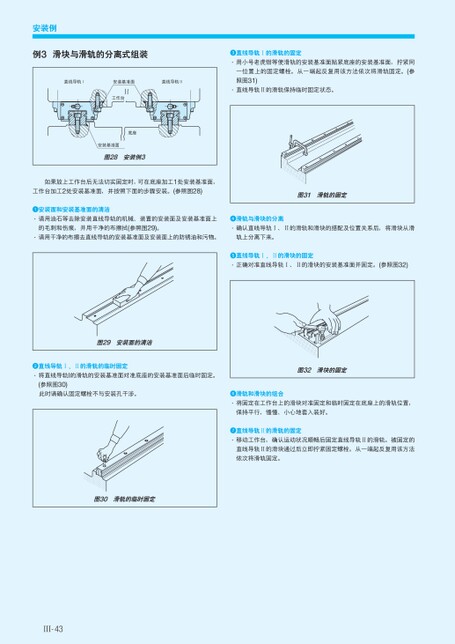

安装例例3滑块与滑轨的分离式组装直线导轨Ⅰ安装基准面直线导轨Ⅱ工作台底座安装基准面图28安装例3直线导轨Ⅰ的滑轨的固定·用小号老虎钳等使滑轨的安装基准面贴紧底座的安装基准面,拧紧同一位置上的固定螺栓。从一端起反复用该方法依次将滑轨固定。(参照图31)·直线导轨Ⅱ的滑轨保持临时固定状态。如果放上工作台后无法切实固定时,可在底座加工1处安装基准面,工作台加工2处安装基准面,并按照下面的步骤安装。(参照图28)图31滑轨的固定安装面和安装基准面的清洁·请用油石等去除安装直线导轨的机械、装置的安装面及安装基准面上的毛刺和伤痕,并用干净的布擦拭(参照图29)。滑轨与滑块的分离·确认直线导轨Ⅰ、Ⅱ的滑轨和滑块的搭配及位置关系后,将滑块从滑·请用干净的布擦去直线导轨的安装基准面及安装面上的防锈油和污物。轨上分离下来。直线导轨Ⅰ、Ⅱ的滑块的固定·正确对准直线导轨Ⅰ、Ⅱ的滑块的安装基准面并固定。(参照图32)图29安装面的清洁直线导轨Ⅰ、Ⅱ的滑轨的临时固定·将直线导轨I的滑轨的安装基准面对准底座的安装基准面后临时固定。(参照图30)此时请确认固定螺栓不与安装孔干涉。图32滑块的固定滑轨和滑块的组合·将固定在工作台上的滑块对准固定和临时固定在底座上的滑轨位置,保持平行,慢慢、小心地套入装好。直线导轨Ⅱ的滑轨的固定·移动工作台,确认运动状况顺畅后固定直线导轨Ⅱ的滑轨。被固定的直线导轨Ⅱ的滑块通过后立即拧紧固定螺栓。从一端起反复用该方法依次将滑轨固定。图30滑轨的临时固定Ⅲ-43
| <
|
> |
>>
