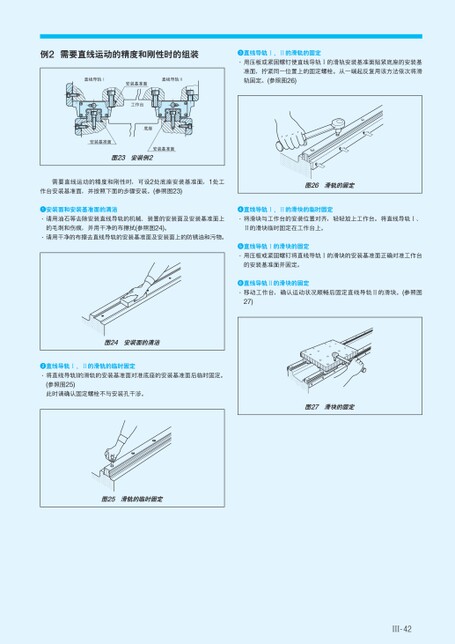

例2需要直线运动的精度和刚性时的组装直线导轨Ⅰ安装基准面直线导轨Ⅱ工作台底座安装基准面安装基准面图23安装例2直线导轨Ⅰ、Ⅱ的滑轨的固定·用压板或紧固螺钉使直线导轨Ⅰ的滑轨安装基准面贴紧底座的安装基准面,拧紧同一位置上的固定螺栓。从一端起反复用该方法依次将滑轨固定。(参照图26)需要直线运动的精度和刚性时,可设2处底座安装基准面,1处工作台安装基准面,并按照下面的步骤安装。(参照图23)图26滑轨的固定安装面和安装基准面的清洁·请用油石等去除安装直线导轨的机械、装置的安装面及安装基准面上直线导轨Ⅰ、Ⅱ的滑块的临时固定·将滑块与工作台的安装位置对齐,轻轻放上工作台。将直线导轨Ⅰ、的毛刺和伤痕,并用干净的布擦拭(参照图24)。·请用干净的布擦去直线导轨的安装基准面及安装面上的防锈油和污物。Ⅱ的滑块临时固定在工作台上。直线导轨Ⅰ的滑块的固定·用压板或紧固螺钉将直线导轨Ⅰ的滑块的安装基准面正确对准工作台的安装基准面并固定。直线导轨Ⅱ的滑块的固定·移动工作台,确认运动状况顺畅后固定直线导轨Ⅱ的滑块。(参照图27)图24安装面的清洁直线导轨Ⅰ、Ⅱ的滑轨的临时固定·将直线导轨I的滑轨的安装基准面对准底座的安装基准面后临时固定。(参照图25)此时请确认固定螺栓不与安装孔干涉。图27滑块的固定图25滑轨的临时固定Ⅲ-42
| <
|
> |
>>
