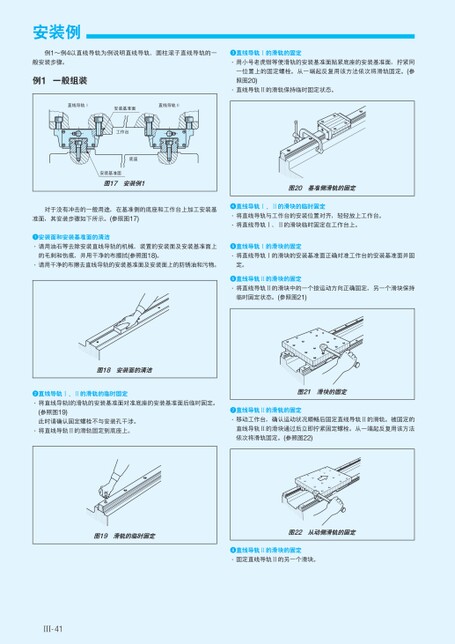

安装例例1～例4以直线导轨为例说明直线导轨、圆柱滚子直线导轨的一般安装步骤。例1一般组装直线导轨Ⅰ安装基准面直线导轨Ⅱ直线导轨Ⅰ的滑轨的固定·用小号老虎钳等使滑轨的安装基准面贴紧底座的安装基准面,拧紧同一位置上的固定螺栓。从一端起反复用该方法依次将滑轨固定。(参照图20)·直线导轨Ⅱ的滑轨保持临时固定状态。工作台底座安装基准面图17安装例1图20基准侧滑轨的固定对于没有冲击的一般用途,在基准侧的底座和工作台上加工安装基准面,其安装步骤如下所示。(参照图17)直线导轨Ⅰ、Ⅱ的滑块的临时固定·将直线导轨与工作台的安装位置对齐,轻轻放上工作台。·将直线导轨Ⅰ、Ⅱ的滑块临时固定在工作台上。安装面和安装基准面的清洁·请用油石等去除安装直线导轨的机械、装置的安装面及安装基准面上的毛刺和伤痕,并用干净的布擦拭(参照图18)。直线导轨Ⅰ的滑块的固定·将直线导轨Ⅰ的滑块的安装基准面正确对准工作台的安装基准面并固·请用干净的布擦去直线导轨的安装基准面及安装面上的防锈油和污物。定。直线导轨Ⅱ的滑块的固定·将直线导轨Ⅱ的滑块中的一个按运动方向正确固定,另一个滑块保持临时固定状态。(参照图21)图18安装面的清洁直线导轨Ⅰ、Ⅱ的滑轨的临时固定·将直线导轨I的滑轨的安装基准面对准底座的安装基准面后临时固定。(参照图19)此时请确认固定螺栓不与安装孔干涉。·将直线导轨Ⅱ的滑轨固定到底座上。图21滑块的固定直线导轨Ⅱ的滑轨的固定·移动工作台,确认运动状况顺畅后固定直线导轨Ⅱ的滑轨。被固定的直线导轨Ⅱ的滑块通过后立即拧紧固定螺栓。从一端起反复用该方法依次将滑轨固定。(参照图22)图19滑轨的临时固定图22从动侧滑轨的固定直线导轨Ⅱ的滑块的固定·固定直线导轨Ⅱ的另一个滑块。Ⅲ-41
| <
|
> |
>>
