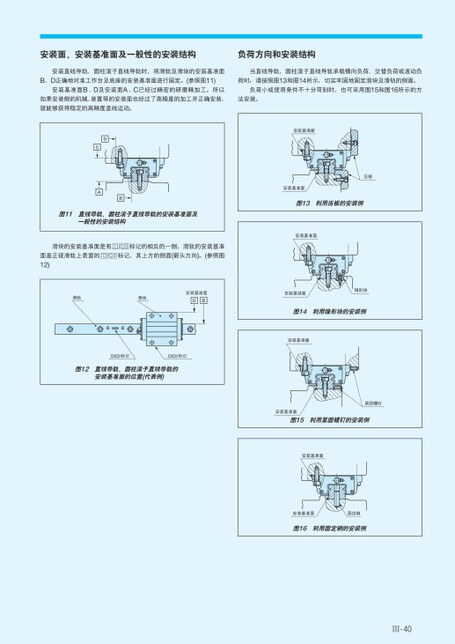

安装面、安装基准面及一般性的安装结构负荷方向和安装结构安装直线导轨、圆柱滚子直线导轨时,将滑轨及滑块的安装基准面当直线导轨、圆柱滚子直线导轨承载横向负荷、交替负荷或波动负B、D正确地对准工作台及底座的安装基准面进行固定。(参照图11)荷时,请按照图13和图14所示,切实牢固地固定滑块及滑轨的侧面。安装基准面B、D及安装面A、C已经过精密的研磨精加工。所以负荷小或使用条件不十分苛刻时,也可采用图15和图16所示的方如果安装侧的机械、装置等的安装面也经过了高精度的加工并正确安装,法安装。就能够获得稳定的高精度直线运动。DCAB图11直线导轨、圆柱滚子直线导轨的安装基准面及一般性的安装结构滑块的安装基准面是有面是正视滑轨上表面的12)标记的相反的一侧。滑轨的安装基准标记,其上方的侧面(箭头方向)。(参照图滑轨滑块安装基准面DB标记标记图12直线导轨、圆柱滚子直线导轨的安装基准面的位置(代表例)安装基准面压板安装基准面图13利用压板的安装例安装基准面安装基准面锥形块图14利用锥形块的安装例安装基准面安装基准面图15利用紧固螺钉的安装例紧固螺钉安装基准面安装基准面固定销图16利用固定销的安装例Ⅲ-40
| <
|
> |
>>
