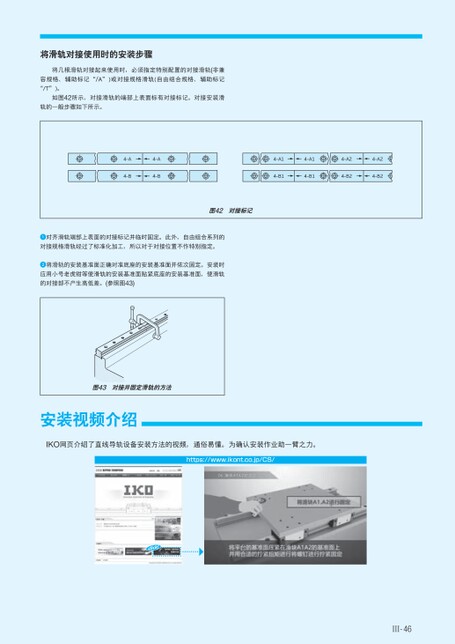

将滑轨对接使用时的安装步骤将几根滑轨对接起来使用时,必须指定特别配置的对接滑轨(非兼容规格、辅助标记“/A”)或对接规格滑轨(自由组合规格、辅助标记“/T”)。如图42所示,对接滑轨的端部上表面标有对接标记。对接安装滑轨的一般步骤如下所示。4-A4-B4-A4-B4-A14-A14-A24-A24-B14-B14-B24-B2图42对接标记对齐滑轨端部上表面的对接标记并临时固定。此外,自由组合系列的对接规格滑轨经过了标准化加工,所以对于对接位置不作特别指定。将滑轨的安装基准面正确对准底座的安装基准面并依次固定。安装时应用小号老虎钳等使滑轨的安装基准面贴紧底座的安装基准面,使滑轨的对接部不产生高低差。(参照图43)图43对接并固定滑轨的方法安装视频介绍IKO网页介绍了直线导轨设备安装方法的视频,通俗易懂。为确认安装作业助一臂之力。https://www.ikont.co.jp/CS/Ⅲ-46
| <
|
> |
>>
