>> P.136

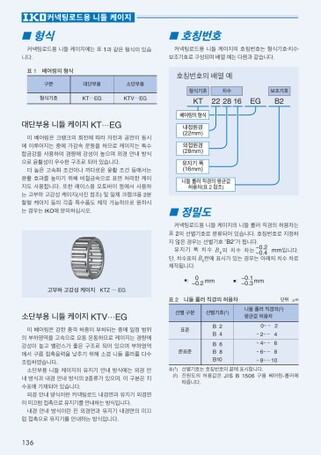

■형식■호칭번호커넥팅로드용니들케이지에는표1과같은형식이있습커넥팅로드용니들케이지의호칭번호는형식기호•치수•니다.표1베어링의형식구분대단부용소단부용형식기호KT…EGKTV…EG보조기호로구성되며배열예는다음과같습니다.호칭번호의배열예형식기호치수보조기호KT222816EGB2대단부용니들케이지KT…EG이베어링은크랭크의회전에따라자전과공전이동시에이루어지는중에가감속운동을하므로케이지는특수합금강을사용하여경량에강성이높으며외경안내방식으로윤활성이우수한구조로되어있습니다.더높은고속화조건이나까다로운윤활조건등에서는윤활효과를높이기위해비철금속으로표면처리한케이지도사용합니다.또한레이스용오토바이등에서사용하는고부하고강성케이지(사진참조)및일체크랭크용2분할형케이지등의각종특수품도제작가능하므로원하시는경우는IKO에문의하십시오.베어링의형식내접원경(22mm)외접원경(28mm)유지기폭(16mm)니들롤러직경의평균값허용차(표2참조)■정밀도커넥팅로드용니들케이지의니들롤러직경의허용차는표2의선별기호로분류되어있습니다.호칭번호로지정하지않은경우는선별기호"B2"가됩니다.유지기폭치수Bc의치수차는mm입니다.단,치수표의Bc란에표시가있는경우는아래의치수차로-0.2-0.4제작됩니다.●:mm■:mm0-0.2-0.1-0.3표2니들롤러직경의허용차단위μm선별구분선별기호(1)니들롤러직경의(2)평균값허용차표준준표준B2B4B6B8B100~-2-2~-4-4~-6-6~-8-8~-10주(1)선별기호는호칭번호의끝에표시합니다.(2)진원도의허용값은JISB1506구름베어링-롤러에따릅니다.고부하고강성케이지KTZ…EG소단부용니들케이지KTV…EG이베어링은강한충격하중이부하되는중에일정범위의부하영역을고속으로요동운동하므로케이지는경량에강성이높고밸런스가좋은구조로되어있으며부하영역에서구름접촉응력을낮추기위해소경니들롤러를다수조립하였습니다.소단부용니들케이지의유지기안내방식에는외경안내방식과내경안내방식의2종류가있으며,이구분은치수표에기재되어있습니다.외경안내방식이란커넥팅로드내경면과유지기외경면의미끄럼접촉으로유지기를안내하는방식입니다.내경안내방식이란핀외경면과유지기내경면의미끄럼접촉으로유지기를안내하는방식입니다.136
| <
|
> |
>>
