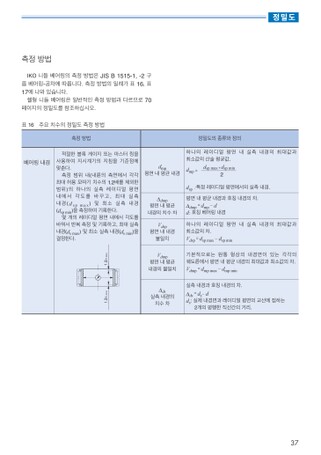

측정방법IKO니들베어링의측정방법은JISB1515-1,-2구름베어링-공차에따릅니다.측정방법의일례가표16,표17에나와있습니다.쉘형니들베어링은일반적인측정방법과다르므로70페이지의정밀도를참조하십시오.측정방법정밀도의종류와정의베어링내경적절한블록게이지또는마스터링을사용하여지시계기의지침을기준점에맞춘다.측정범위내(내륜의측면에서각각최대허용모따기치수의1.2배를제외한범위)의하나의실측레이디얼평면내에서각도를바꾸고,최대실측내경(dspmax)및최소실측내경(dspmin)을측정하여기록한다.몇개의레이디얼평면내에서각도를바꿔서반복측정및기록하고,최대실측내경(dsmax)및최소실측내경(dsmin)을결정한다.dmp평면내평균내경∆dmp평면내평균내경의치수차Vdsp평면내내경불일치Vdmp평면내평균내경의불일치∆ds실측내경의치수차하나의레이디얼평면내실측내경의최대값과최소값의산술평균값.dmp=dsp:특정레이디얼평면에서의실측내경.평면내평균내경과호칭내경의차.∆dmp=dmp-dd:호칭베어링내경하나의레이디얼평면내실측내경의최대값과최소값의차.Vdsp=dspmax-dspmin기본적으로는원통형상의내경면이있는각각의궤도륜에서평면내평균내경의최대값과최소값의차.Vdmp=dmpmax-dmpmin실측내경과호칭내경의차.∆ds=ds-dds:실제내경면과레이디얼평면의교선에접하는2개의평행한직선간의거리.dspmax+dspmin2표16주요치수의정밀도측정방법정밀도37
| <
|
> |
>>
