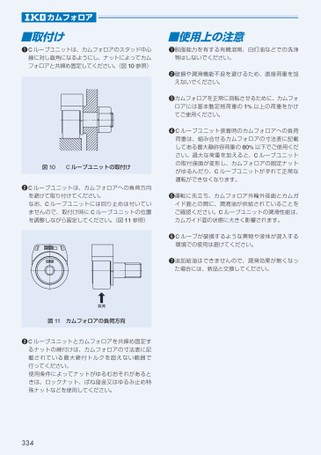

■使用上の注意■取付け図10Cルーブユニットの取付け図11カムフォロアの負荷方向負荷❶ルーブユニットは、カムフォロアのスタッド中心線に対し直角になるようにし、ナットによってカムフォロアと共締め固定してください。(図10参照)❷ルーブユニットは、カムフォロアへの負荷方向を避けて取り付けてください。なお、Cルーブユニットには回り止めは付いていませんので、取付け時にCルーブユニットの位置を調整しながら固定してください。(図11参照)❸ルーブユニットとカムフォロアを共締め固定するナットの締付けは、カムフォロアの寸法表に記載されている最大締付トルクを超えない範囲で行ってください。使用条件によってナットがゆるむおそれがあるときは、ロックナット、ばね座金又はゆるみ止め特殊ナットなどを使用してください。❶脱脂能力を有する有機溶剤、白灯油などでの洗浄等はしないでください。❷破損や潤滑機能不良を避けるため、直接荷重を加えないでください。❸カムフォロアを正常に回転させるために、カムフォロアには基本動定格荷重の1%以上の荷重をかけてご使用ください。❹ルーブユニット装着時のカムフォロアへの負荷荷重は、組み合せるカムフォロアの寸法表に記載してある最大静許容荷重の80%以下でご使用ください。過大な荷重を加えると、Cルーブユニットの取付座面が変形し、カムフォロアの固定ナットがゆるんだり、Cルーブユニットがずれて正常な運転ができなくなります。❺運転に先立ち、カムフォロア外輪外径面とカムガイド面との間に、潤滑油が供給されていることをご確認ください。Cルーブユニットの潤滑性能は、カムガイド面の状態に大きく影響されます。❻ルーブが破損するような異物や液体が混入する環境での使用は避けてください。❼追加給油はできませんので、潤滑効果が無くなった場合には、新品と交換してください。334カムフォロア
| <
|
> |
>>
