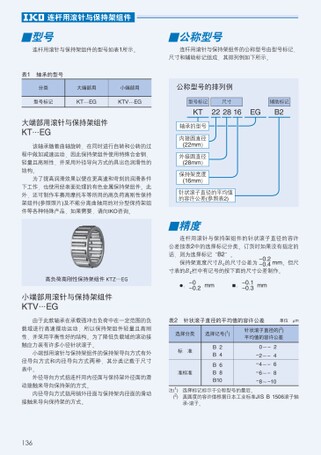

■型号连杆用滚针与保持架组件的型号如表1所示。连杆用滚针与保持架组件的公称型号由型号标记、尺寸和辅助标记组成,其排列例如下所示。■公称型号连杆用滚针与保持架组件的针状滚子直径的容许公差按表2中的选择标记分类。订货时如果没有指定的话,则为选择标记“B2”。保持架宽度尺寸Bc的尺寸公差为mm。但尺寸表的Bc栏中有记号的按下面的尺寸公差制作。●:mm■:mm■精度大端部用滚针与保持架组件KT…EG该轴承随着曲轴旋转,在同时进行自转和公转的过程中做加减速运动,因此保持架组件使用特殊合金钢,轻量且高刚性,并采用外径导向方式的具出色润滑性的结构。为了提高润滑效果以便在更高速和苛刻的润滑条件下工作,也使用经表面处理的有色金属保持架组件。此外,还可制作车赛用摩托车等所用的高负荷高刚性保持架组件(参照照片)及不能分离曲轴用的对分型保持架组件等各种特殊产品,如果需要,请向IKO咨询。小端部用滚针与保持架组件KTV…EG由于此款轴承在承载强冲击负荷中在一定范围的负载域进行高速摆动运动,所以保持架组件轻量且高刚性,并采用平衡性好的结构。为了降低负载域的滚动接触应力装有许多小径针状滚子。小端部用滚针与保持架组件的保持架导向方式有外径导向方式和内径导向方式两种,其分类记载于尺寸表中。外径导向方式指连杆用内径面与保持架外径面的滑动接触来导向保持架的方式。内径导向方式指用销外径面与保持架内径面的滑动接触来导向保持架的方式。-0.2-0.4-0-0.2-0.1-0.3注(1)选择标记标示于公称型号的最后。(2)圆度的容许值根据日本工业标准JISB1506滚子轴承-滚子。型号标记辅助标记尺寸KT2216EGB2轴承的型号28针状滚子直径的平均值的容许公差(参照表2)保持架宽度(16mm)外接圆直径(28mm)内接圆直径(22mm)公称型号的排列例高负荷高刚性保持架组件KTZ…EG表1轴承的型号分类大端部用小端部用KT…EGKTV…EG型号标记表2针状滚子直径的平均值的容许公差选择分类选择记号(1)针状滚子直径的(2)平均值的容许公差B2B4B6B8B100～-2-2～-4-4～-6-6～-8-8～-10单位μm准标准标准136
| <
|
> |
>>
