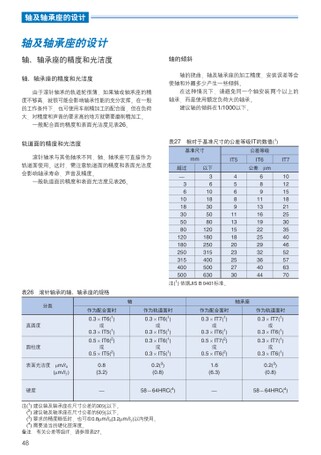

轴及轴承座的设计轴、轴承座的精度和光洁度轴、轴承座的精度和光洁度由于滚针轴承的轨道轮很薄,如果轴或轴承座的精度不够高,就很可能会影响轴承性能的充分发挥。在一般的工作条件下,也可使用车削精加工的配合面,但在负荷大,对精度和声音的要求高的地方就需要磨削精加工。一般配合面的精度和表面光洁度见表26。轨道面的精度和光洁度滚针轴承与其他轴承不同,轴、轴承座可直接作为轨道面使用。这时,需注意轨道面的精度和表面光洁度会影响轴承寿命、声音及精度。一般轨道面的精度和表面光洁度见表26。轴的倾斜轴的挠曲、轴及轴承座的加工精度、安装误差等会使轴和外圈多少产生一些倾斜。在这种情况下,请避免同一个轴安装两个以上的轴承,而是使用额定负荷大的轴承。建议轴的倾斜在1/1000以下。表27相对于基准尺寸的公差等级IT的数值(1)基准尺寸mm超过以下公差等级IT5公差μmIT6IT7─3610183050801201802503154005003610183050801201802503154005006304568911131518202325273068911131619222529323640441012151821253035404652576370表26滚针轴承的轴、轴承座的规格分类轴作为配合面时作为轨道面时作为轨道面时作为配合面时轴承座真圆度0.3×IT6(1)或0.3×IT5(1)0.5×IT6(2)或0.5×IT5(2)0.8(3.2)─0.3×IT6(1)或0.3×IT5(1)0.3×IT6(1)或0.3×IT5(1)0.2(3)(0.8)58～64HRC(4)0.3×IT7(1)或0.3×IT6(1)0.5×IT7(2)或0.5×IT6(2)1.6(6.3)─0.3×IT7(1)或0.3×IT6(1)0.3×IT7(1)或0.3×IT6(1)0.2(3)(0.8)58～64HRC(4)圆柱度表面光洁度μmRa(μmRy)硬度注(1)建议轴及轴承座在尺寸公差的30%以下。(2)建议轴及轴承座在尺寸公差的50%以下。(3)要求的精度略低时,也可在0.8μmRa(3.2μmRy)以内使用。(4)需要适当的硬化层深度。备注有关公差等级IT,请参照表27。轴及轴承座的设计注(1)依据JISB0401标准。48
| <
|
> |
>>
