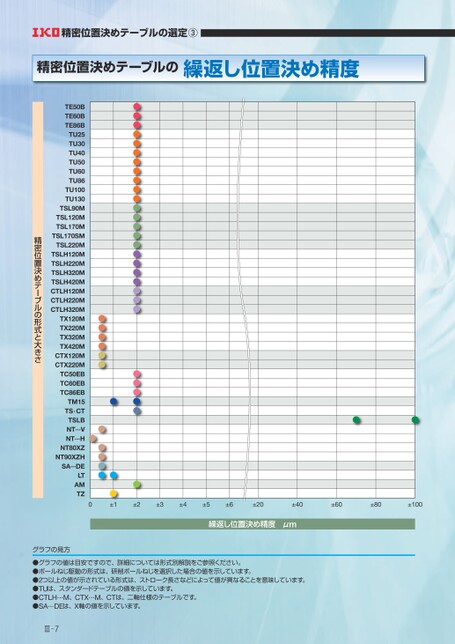

精密位置決めテーブルの選定③精密位置決めテーブルの繰返し位置決め精度TE50BTE60BTE86BTU25TU30TU40TU50TU60TU86TU100TU130TSL90MTSL120MTSL170MTSL170SMTSL220MTSLH120MTSLH220MTSLH320MTSLH420MCTLH120MCTLH220MCTLH320MTX120MTX220MTX320MTX420MCTX120MCTX220MTC50EBTC60EBTC86EBTM15TS·CTTSLBNT···VNT···HNT80XZNT90XZHSA···DELTAMTZ精密位置決めテーブルの形式と大きさ0±1±2±3±4±5±6±20±40±60±80±100繰返し位置決め精度μmグラフの見方●グラフの値は目安ですので、詳細については形式別解説をご参照ください。●ボールねじ駆動の形式は、研削ボールねじを選択した場合の値を示しています。●2つ以上の値が示されている形式は、ストローク長さなどによって値が異なることを意味しています。●TUは、スタンダードテーブルの値を示しています。●CTLH···M、CTX···M、CTは、二軸仕様のテーブルです。●SA···DEは、X軸の値を示しています。Ⅲ7


<< | < | > | >>
