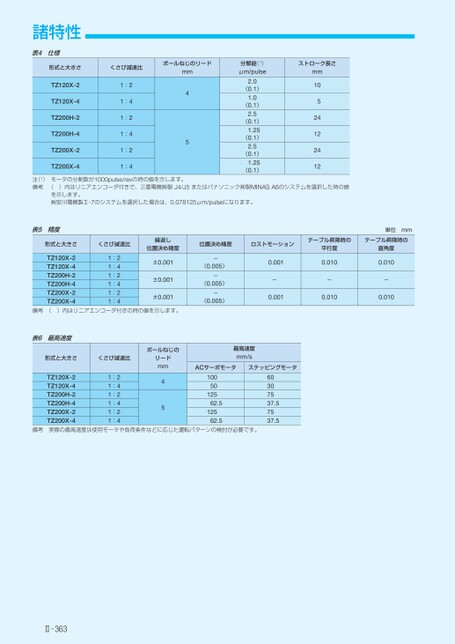

諸特性表4仕様形式と大きさくさび減速比ボールねじのリードmm分解能(1)μm/pulseストローク長さmmTZ120X-2TZ120X-4TZ200H-2TZ200H-4TZ200X-2TZ200X-41:21:41:21:41:21:4452.0(0.1)1.0(0.1)2.5(0.1)1.25(0.1)2.5(0.1)1.25(0.1)10524122412注(1)備考()内はリニアエンコーダ付きで、三菱電機㈱製J4/J5またはパナソニック㈱製MINASA6のシステムを選択した時の値モータの分割数が1000pulse/revの時の値を示します。を示します。㈱安川電機製Σ-7のシステムを選択した場合は、0.078125μm/pulseになります。表5精度形式と大きさくさび減速比TZ120X-2TZ120X-4TZ200H-2TZ200H-4TZ200X-2TZ200X-41:21:41:21:41:21:4繰返し位置決め精度±0.001±0.001±0.001備考()内はリニアエンコーダ付きの時の値を示します。位置決め精度ロストモーション-(0.005)-(0.005)-(0.005)0.001-0.001テーブル昇降時のテーブル昇降時の単位mm平行度0.010-0.010直角度0.010-0.010表6最高速度形式と大きさくさび減速比TZ120X-2TZ120X-4TZ200H-2TZ200H-4TZ200X-2TZ200X-41:21:41:21:41:21:4ボールねじのリードmm45最高速度mm/sACサーボモータステッピングモータ1005012562.512562.560307537.57537.5備考実際の最高速度は使用モータや負荷条件などに応じた運転パターンの検討が必要です。Ⅱ363
| <
|
> |
>>
