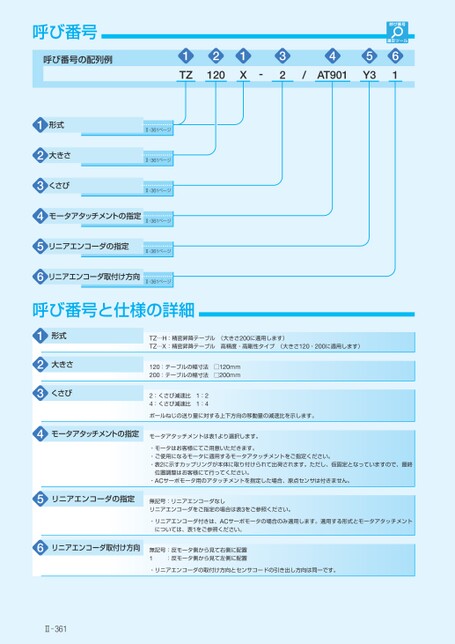

呼び番号の配列例1TZ21201X-324/AT9015Y361呼び番号選定ツール123456形式大きさくさびⅡ361ページⅡ361ページⅡ361ページモータアタッチメントの指定Ⅱ361ページリニアエンコーダの指定Ⅱ361ページリニアエンコーダ取付け方向Ⅱ361ページ呼び番号と仕様の詳細123456形式大きさくさびTZ…H:精密昇降テーブル(大きさ200に適用します)TZ…X:精密昇降テーブル高精度・高剛性タイプ(大きさ120・200に適用します)120:テーブルの幅寸法□120mm200:テーブルの幅寸法□200mm2:くさび減速比1:24:くさび減速比1:4ボールねじの送り量に対する上下方向の移動量の減速比を示します。モータアタッチメントの指定モータアタッチメントは表1より選択します。・モータはお客様にてご用意いただきます。・ご使用になるモータに適用するモータアタッチメントをご指定ください。・表2に示すカップリングが本体に取り付けられて出荷されます。ただし、仮固定となっていますので、最終位置調整はお客様にて行ってください。・ACサーボモータ用のアタッチメントを指定した場合、原点センサは付きません。リニアエンコーダの指定無記号:リニアエンコーダなしリニアエンコーダをご指定の場合は表3をご参照ください。・リニアエンコーダ付きは、ACサーボモータの場合のみ適用します。適用する形式とモータアタッチメントリニアエンコーダ取付け方向については、表1をご参照ください。無記号:反モータ側から見て右側に配置:反モータ側から見て左側に配置1・リニアエンコーダの取付け方向とセンサコードの引き出し方向は同一です。Ⅱ361
| <
|
> |
>>
