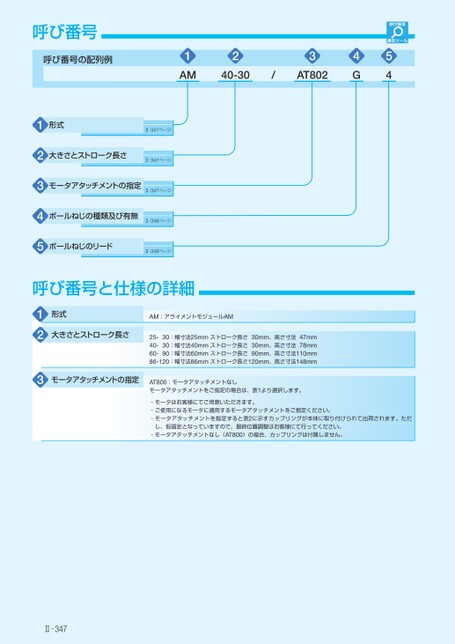

呼び番号呼び番号の配列例1AM2340-30/AT8024G54呼び番号選定ツール12345形式大きさとストローク長さⅡ347ページⅡ347ページモータアタッチメントの指定Ⅱ347ページボールねじの種類及び有無Ⅱ348ページボールねじのリードⅡ348ページ呼び番号と仕様の詳細123形式AM:アライメントモジュールAM大きさとストローク長さ30:幅寸法25mmストローク長さ30:幅寸法40mmストローク長さ90:幅寸法60mmストローク長さ30mm、高さ寸法25-47mm30mm、高さ寸法40-78mm90mm、高さ寸法110mm60-86-120:幅寸法86mmストローク長さ120mm、高さ寸法148mmモータアタッチメントの指定AT800:モータアタッチメントなしモータアタッチメントをご指定の場合は、表1より選択します。・モータはお客様にてご用意いただきます。・ご使用になるモータに適用するモータアタッチメントをご指定ください。・モータアタッチメントを指定すると表2に示すカップリングが本体に取り付けられて出荷されます。ただし、仮固定となっていますので、最終位置調整はお客様にて行ってください。・モータアタッチメントなし(AT800)の場合、カップリングは付属しません。Ⅱ347


<< | < | > | >>
