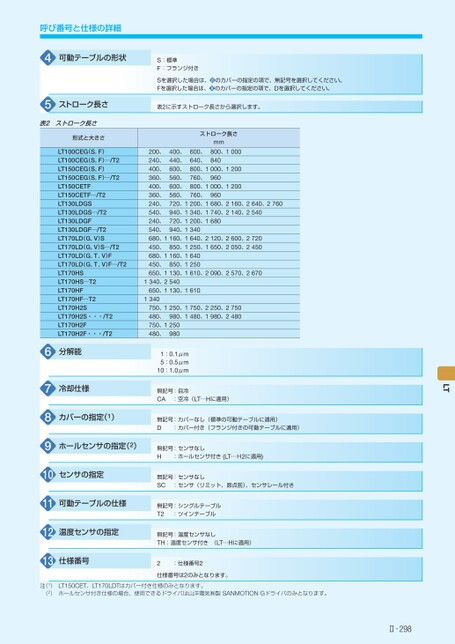

呼び番号と仕様の詳細45可動テーブルの形状S:標準F:フランジ付きSを選択した場合は、8のカバーの指定の項で、無記号を選択してください。Fを選択した場合は、8のカバーの指定の項で、Dを選択してください。ストローク長さ表2に示すストローク長さから選択します。表2ストローク長さ1340、25401340形式と大きさLT100CEG(S,F)LT100CEG(S,F)…/T2LT150CEG(S,F)LT150CEG(S,F)…/T2LT150CETFLT150CETF…/T2LT130LDGSLT130LDGS…/T2LT130LDGFLT130LDGF…/T2LT170LD(G,V)SLT170LD(G,V)S…/T2LT170LD(G,T,V)FLT170LD(G,T,V)F…/T2LT170HSLT170HS…T2LT170HFLT170HF…T2LT170H2SLT170H2S・・・/T2LT170H2FLT170H2F・・・/T2分解能冷却仕様ストローク長さmm800、1000840600、640、800、1000、1200760、800、1000、1200760、960960400、440、600、560、600、560、720、1200、1680、2160、2640、2760940、1340、1740、2140、2540720、1200、1680940、1340200、240、400、360、400、360、240、540、240、540、680、1160、1640、2120、2600、2720450、850、1250、1650、2050、2450680、1160、1640450、850、1250650、1130、1610、2090、2570、2670650、1130、1610750、1250、1750、2250、2750480、980、1480、1980、2480750、1250480、9801:0.1μm5:0.5μm10:1.0μm無記号:自冷CA:空冷(LT…Hに適用)カバーの指定(1)無記号:カバーなし(標準の可動テーブルに適用)D:カバー付き(フランジ付きの可動テーブルに適用)ホールセンサの指定(2)無記号:センサなしH:ホールセンサ付き(LT…H2に適用)センサの指定可動テーブルの仕様温度センサの指定仕様番号無記号:センサなしSC:センサ(リミット、原点前)、センサレール付き無記号:シングルテーブルT2:ツインテーブル無記号:温度センサなしTH:温度センサ付き(LT…Hに適用)2:仕様番号2仕様番号は2のみとなります。678910111213注(1)LT150CET、LT170LDTはカバー付き仕様のみとなります。(2)ホールセンサ付き仕様の場合、使用できるドライバは山洋電気㈱製SANMOTIONGドライバのみとなります。Ⅱ298
