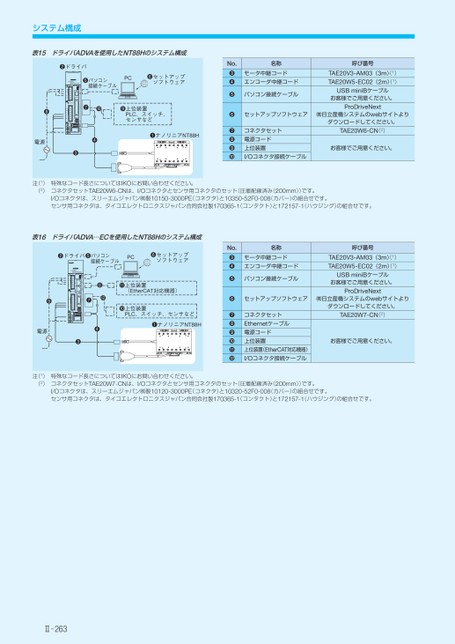

No.●●名称モータ中継コードエンコーダ中継コード●パソコン接続ケーブル❹❻セットアップソフトウェア●●●●コネクタセット電源コード上位装置I/Oコネクタ接続ケーブル呼び番号TAE20V3-AM03(3m)1)TAE20W5-EC02(2m)1)USBminiBケーブルお客様でご用意ください。ProDriveNext㈱日立産機システムのwebサイトよりダウンロードしてください。TAE20W6-CN(2)お客様でご用意ください。システム構成表17ドライバADVAを使用したNT88Hのシステム構成●ドライバ●パソコン接続ケーブルPC❻セットアップソフトウェア●●●上位装置PLC、スイッチ、センサなど●ナノリニアNT88H●●❸ACSERVOADVSerisPCMBI/OSFENC1ENCOPENCHARGEL1L2L1L2L3()RB()UVW●電源●No.●●名称モータ中継コードエンコーダ中継コード●パソコン接続ケーブル呼び番号TAE20V3-AM03(3m)1)TAE20W5-EC02(2m)1)USBminiBケーブルお客様でご用意ください。❹❻セットアップソフトウェア●●●●●●コネクタセットEthernetケーブル電源コード上位装置上位装置(EtherCAT対応機器)I/Oコネクタ接続ケーブルProDriveNext㈱日立産機システムのwebサイトよりダウンロードしてください。TAE20W7-CN(2)お客様でご用意ください。表18ドライバADVA…ECを使用したNT88Hのシステム構成●ドライバ●パソコン接続ケーブルPC●セットアップソフトウェア●上位装置(EtherCAT対応機器)●上位装置PLC、スイッチ、センサなど●ナノリニアNT88H●●❼●PCET1ET2I/OOPENCHARGEL1CL2CL1L2L3()RB()UVW●●●電源●ACSERVOADVSeris注(1)(2)特殊なコード長さについてはIKOにお問い合わせください。コネクタセットTAE20W7-CNは、I/Oコネクタとセンサ用コネクタのセット(圧着配線済み(200mm))です。I/Oコネクタは、スリーエムジャパン㈱製10120-3000PE(コネクタ)と10320-52F0-008(カバー)の組合せです。センサ用コネクタは、タイコエレクトロニクスジャパン合同会社製170365-1(コンタクト)と172157-1(ハウジング)の組合せです。表19ドライバNCR-H(VPH)を使用したNT88Hのシステム構成注(1)(2)特殊なコード長さについてはIKOにお問い合わせください。コネクタセットTAE20W6-CNは、I/Oコネクタとセンサ用コネクタのセット(圧着配線済み(200mm))です。I/Oコネクタは、スリーエムジャパン㈱製10150-3000PE(コネクタ)と10350-52F0-008(カバー)の組合せです。センサ用コネクタは、タイコエレクトロニクスジャパン合同会社製170365-1(コンタクト)と172157-1(ハウジング)の組合せです。No.●●●●名称ドライバモータ中継コード(3m)1)エンコーダ中継コード(2m)1)パソコン接続ケーブル❹❻セットアップソフトウェア●●●●コネクタセット電源コード上位装置I/Oコネクタ接続ケーブル呼び番号NCR-HA2101A-B-000-S304TAE20V3-AM03TAE20W4-EC02USBminiBケーブルお客様でご用意ください。VPHDataEditingSoftwareCKD日機電装㈱のwebサイトよりダウンロードしてください。TAE20U0-CN(2)お客様でご用意ください。❻セットアップソフトウェアPC●上位装置PLC、スイッチ、センサなど●●ナノリニアNT88H●●●❼●ドライバNIKDESOVPHCN3CNCN21NC4NC●TB1TB2TB3RSTB1/PB2DNrsDBKDBCUVW電源●●AC200V(50/60Hz)注(1)(2)特殊なコード長さはIKOにお問い合わせください。コネクタセットTAE20U0-CNは、I/Oコネクタとセンサ用コネクタのセット(圧着配線済み(200mm))です。I/Oコネクタは、スリーエムジャパン㈱製10136-3000PE(コネクタ)と10336-52F0-008(カバー)の組合せです。センサ用コネクタは、タイコエレクトロニクスジャパン合同会社製170365-1(コンタクト)と172157-1(ハウジング)の組合わせです。Ⅱ263
| <
|
> |
>>
