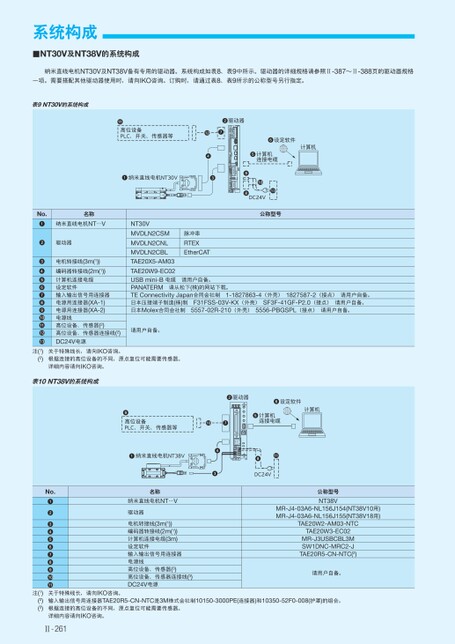

系统构成 ■NT30V及NT38V的系统构成纳米直线电机NT30V及NT38V备有专用的驱动器。系统构成如表8、表9中所示。驱动器的详细规格请参照Ⅱ-387～Ⅱ-388页的驱动器规格一项。需要搭配其他驱动器使用时,请向IKO咨询。订购时,请通过表8、表9所示的公称型号另行指定。表9 NT30V的系统构成高位设备PLC、开关、传感器等纳米直线电机NT30VNo.名称纳米直线电机NT…VNT30V驱动器MVDLN2CSMMVDLN2CNL脉冲串RTEXMVDLN2CBLEtherCAT驱动器设定软件计算机计算机连接电缆DC24V公称型号lm电机转接线(3m(1))TAE20X5-AM03编码器转接线(2m(1))TAE20W9-EC02计算机连接电缆设定软件输入输出信号用连接器电源用连接器(XA-1)电源用连接器(XA-2)电源线高位设备、传感器(2)高位设备、传感器连接线(2)DC24V电源USB mini-B 电缆请用户自备。PANATERM请从松下(株)的网站下载。TE Connectivity Japan合同会社制1-1827863-4(外壳)1827587-2(接点)请用户自备。日本压接端子制造(株)制F31FSS-03V-KX(外壳)SF3F-41GF-P2.0(接点)请用户自备。日本Molex合同会社制5557-02R-210(外壳)5556-PBGSPL(接点)请用户自备。请用户自备。注(1) (2) 关于特殊线长,请向IKO咨询。根据连接的高位设备的不同,原点复位可能需要传感器。详细内容请向IKO咨询。表10 NT38V的系统构成驱动器高位设备PLC、开关、传感器等设定软件计算机计算机连接电缆纳米直线电机NT38V名称纳米直线电机NT…V驱动器电机转接线(3m(1))编码器转接线(2m(1))计算机连接电缆(3m)设定软件输入输出信号用连接器电源线高位设备、传感器(3)高位设备、传感器连接线(3)DC24V电源No.DC24V公称型号NT38VMR-J4-03A6-NL156J154(NT38V10用)MR-J4-03A6-NL156J155(NT38V18用)TAE20W2-AM03-NTCTAE20W3-EC02MR-J3USBCBL3MSW1DNC-MRC2-JTAE20R5-CN-NTC(2)请用户自备。注(1) (2) (3) 关于特殊线长,请向IKO咨询。输入输出信号用连接器TAE20R5-CN-NTC是3M株式会社制10150-3000PE(连接器)和10350-52F0-008(护罩)的组合。根据连接的高位设备的不同,原点复位可能需要传感器。详细内容请向IKO咨询。Ⅱ-261
| <
|
> |
>>
