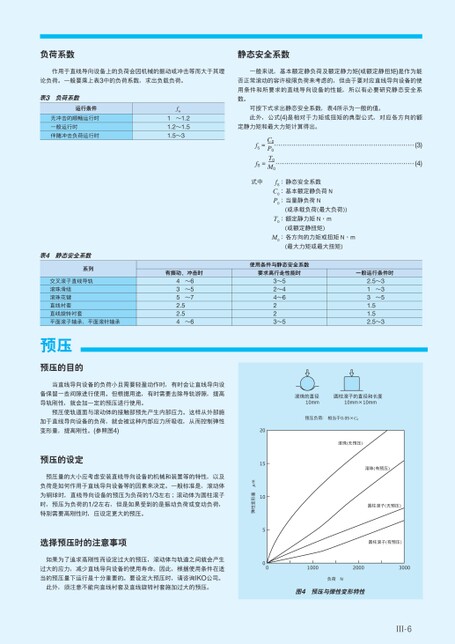

负荷系数作用于直线导向设备上的负荷会因机械的振动或冲击等而大于其理论负荷。一般要乘上表3中的负荷系数,求出负载负荷。表3负荷系数运行条件无冲击的顺畅运行时一般运行时伴随冲击负荷运行时fw1～1.21.2～1.51.5～3静态安全系数一般来说,基本额定静负荷及额定静力矩(或额定静扭矩)是作为能否正常滚动的容许极限负荷来考虑的,但由于要对应直线导向设备的使用条件和所要求的直线导向设备的性能,所以有必要研究静态安全系数。可按下式求出静态安全系数,表4所示为一般的值。此外,公式(4)是相对于力矩或扭矩的典型公式,对应各方向的额定静力矩和最大力矩计算得出。fS=fS=C0—P0T0—M0式中fS:静态安全系数C0:基本额定静负荷NP0:当量静负荷N(或承载负荷(最大负荷))T0:额定静力矩N·m(或额定静扭矩)M0:各方向的力矩或扭矩N·m(最大力矩或最大扭矩)有振动、冲击时使用条件与静态安全系数要求高行走性能时一般运行条件时(3)(4)3～52～44～6223～52.5～31～33～51.51.52.5～3滚珠的直径10mm圆柱滚子的直径和长度10mm×10mm预压负荷:相当于0.05×C0滚珠(无预压)滚珠(有预压)圆柱滚子(无预压)圆柱滚子(有预压)100020003000负荷N图4预压与弹性变形特性Ⅲ-6201510500弹性变形量μm当直线导向设备的负荷小且需要轻盈动作时,有时会让直线导向设备保留一些间隙进行使用。但根据用途,有时需要去除导轨游隙,提高导轨刚性,就会加一定的预压进行使用。预压使轨道面与滚动体的接触部预先产生内部应力。这样从外部施加于直线导向设备的负荷,就会被这种内部应力所吸收,从而控制弹性变形量,提高刚性。(参照图4)预压的设定预压量的大小应考虑安装直线导向设备的机械和装置等的特性,以及负荷是如何作用于直线导向设备等的因素来决定。一般标准是,滚动体为钢球时,直线导向设备的预压为负荷的1/3左右;滚动体为圆柱滚子时,预压为负荷的1/2左右,但是如果受到的是振动负荷或变动负荷,特别需要高刚性时,应设定更大的预压。选择预压时的注意事项如果为了追求高刚性而设定过大的预压,滚动体与轨道之间就会产生过大的应力,减少直线导向设备的使用寿命。因此,根据使用条件在适当的预压量下运行是十分重要的。要设定大预压时,请咨询IKO公司。此外,须注意不能向直线衬套及直线旋转衬套施加过大的预压。表4静态安全系数系列交叉滚子直线导轨滚珠滑组滚珠花键直线衬套直线旋转衬套平面滚子轴承、平面滚针轴承预压预压的目的4352.52.54～6～5～7～6
| <
|
> |
>>
