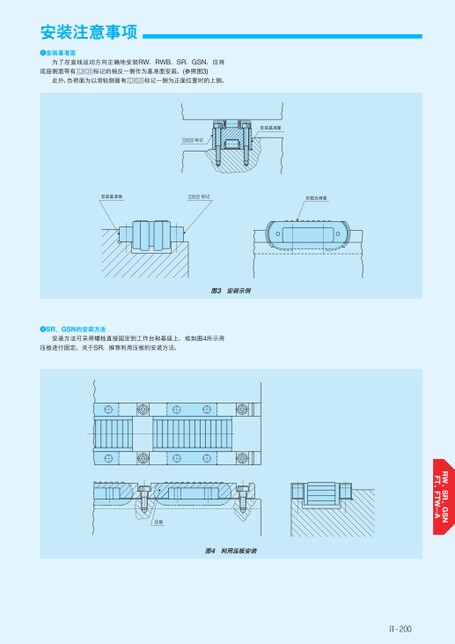

安装注意事项安装基准面为了在直线运动方向正确地安装RW、RWB、SR、GSN,应将底座侧面带有标记的相反一侧作为基准面安装。(参照图3)此外,负荷面为以滑轨侧面有标记一侧为正面位置时的上侧。安装基准面标记安装基准面标记负载负荷面图3安装示例SR、GSN的安装方法安装方法可采用螺栓直接固定到工作台和基座上,或如图4所示用压板进行固定。关于SR,推荐利用压板的安装方法。压板图4利用压板安装Ⅱ-200
<<
| <
|
> |
>>
| <
|
> |
>>
