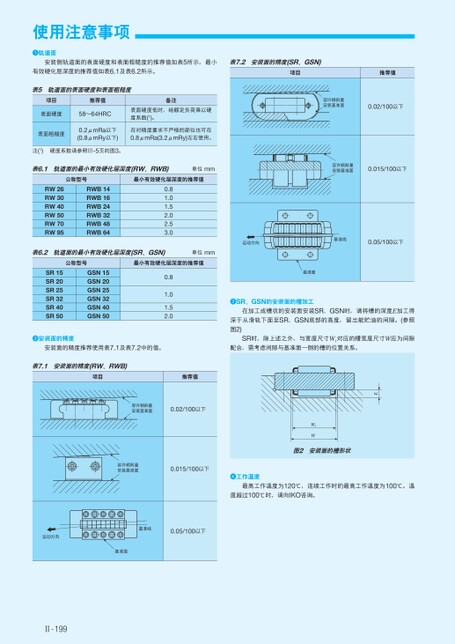

使用注意事项轨道面安装侧轨道面的表面硬度和表面粗糙度的推荐值如表5所示,最小表7.2安装面的精度(SR、GSN)有效硬化层深度的推荐值如表6.1及表6.2所示。项目推荐值表5轨道面的表面硬度和表面粗糙度项目推荐值备注表面硬度58～64HRC表面硬度低时,给额定负荷乘以硬度系数(1)。表面粗糙度0.2μmRa以下(0.8μmRy以下)在对精度要求不严格的部位也可在0.8μmRa(3.2μmRy)左右使用。注(1)硬度系数请参照Ⅲ-5页的图3。表6.1轨道面的最小有效硬化层深度(RW、RWB)单位mm公称型号最小有效硬化层深度的推荐值RW26RW30RW40RW50RW70RW95RWB14RWB16RWB24RWB32RWB48RWB640.81.01.52.02.53.0表6.2轨道面的最小有效硬化层深度(SR、GSN)单位mm公称型号最小有效硬化层深度的推荐值SR15SR20SR25SR32SR40SR50GSN15GSN20GSN25GSN32GSN40GSN500.81.01.52.0安装面的精度安装面的精度推荐使用表7.1及表7.2中的值。表7.1安装面的精度(RW、RWB)项目推荐值容许倾斜量安装基准面0.02/100以下容许倾斜量安装基准面0.015/100以下运动方向基准线0.05/100以下基准面SR、GSN的安装面的槽加工在加工成槽状的安装面安装SR、GSN时,请将槽的深度E加工得深于从滑轨下面至SR、GSN底部的高度,留出能贮油的间隙。(参照图2)SR时,除上述之外,与宽度尺寸W1对应的槽宽度尺寸W应为间隙配合,需考虑间隙与基准面一侧的槽的位置关系。容许倾斜量安装基准面0.02/100以下容许倾斜量安装基准面0.015/100以下EW1W图2安装面的槽形状工作温度最高工作温度为120℃,连续工作时的最高工作温度为100℃。温度超过100℃时,请向IKO咨询。运动方向基准线0.05/100以下基准面Ⅱ-199
| <
|
> |
>>
