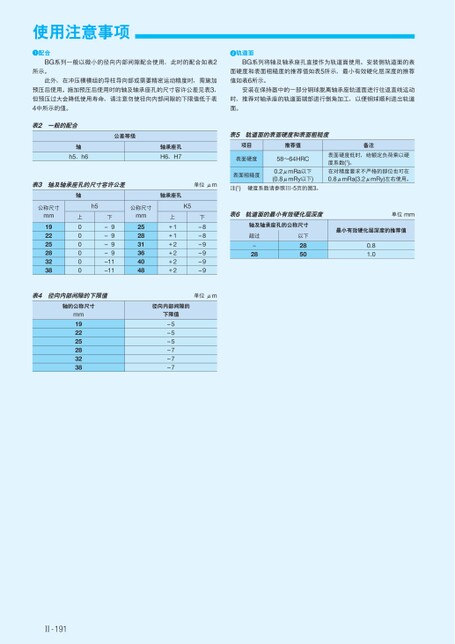

使用注意事项配合轨道面BG系列一般以微小的径向内部间隙配合使用,此时的配合如表2所示。此外,在冲压模模组的导柱导向部或需要精密运动精度时,需施加预压后使用。施加预压后使用时的轴及轴承座孔的尺寸容许公差见表3,但预压过大会降低使用寿命,请注意勿使径向内部间隙的下限值低于表4中所示的值。BG系列将轴及轴承座孔直接作为轨道面使用。安装侧轨道面的表面硬度和表面粗糙度的推荐值如表5所示,最小有效硬化层深度的推荐值如表6所示。安装在保持器中的一部分钢球脱离轴承座轨道面进行往返直线运动时,推荐对轴承座的轨道面端部进行倒角加工,以便钢球顺利进出轨道面。表2一般的配合公差等级表5轨道面的表面硬度和表面粗糙度项目推荐值备注表面硬度58～64HRC表面粗糙度0.2μmRa以下(0.8μmRy以下)注(1)硬度系数请参照Ⅲ-5页的图3。表面硬度低时,给额定负荷乘以硬度系数(1)。在对精度要求不严格的部位也可在0.8μmRa(3.2μmRy)左右使用。表6轨道面的最小有效硬化层深度单位mm轴及轴承座孔的公称尺寸超过-28以下2850最小有效硬化层深度的推荐值0.81.0轴h5、h6轴承座孔H6、H7表3轴及轴承座孔的尺寸容许公差单位μm轴上000000h5下–9–9–9–9–11–11轴承座孔K5上+1+1+2+2+2+2下–8–8–9–9–9–9公称尺寸mm252831364048公称尺寸mm192225283238表4径向内部间隙的下限值单位μm轴的公称尺寸mm径向内部间隙的下限值192225283238–5–5–5–7–7–7Ⅱ-191
| <
|
> |
>>
