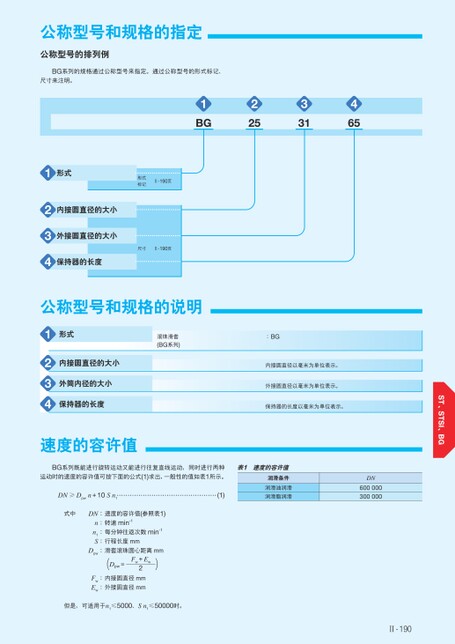

公称型号和规格的指定公称型号的排列例BG系列的规格通过公称型号来指定。通过公称型号的形式标记、尺寸来注明。1BG2253314651形式形式标记Ⅱ-190页234内接圆直径的大小外接圆直径的大小保持器的长度尺寸Ⅱ-190页公称型号和规格的说明1234形式内接圆直径的大小外筒内径的大小保持器的长度速度的容许值滚珠滑套(BG系列):BG内接圆直径以毫米为单位表示。外接圆直径以毫米为单位表示。保持器的长度以毫米为单位表示。BG系列既能进行旋转运动又能进行往复直线运动,同时进行两种表1速度的容许值运动时的速度的容许值可按下面的公式(1)求出,一般性的值如表1所示。DN≥Dpwn+10Sn1(1)润滑条件润滑油润滑润滑脂润滑DN600000300000式中DN:速度的容许值(参照表1)n:转速min-1n1:每分钟往返次数min-1S:行程长度mmDpw:滑套滚珠圆心距离mm(Dpw=Fw+Ew2)Fw:内接圆直径mmEw:外接圆直径mm但是,可适用于n1≤5000、Sn1≤50000时。Ⅱ-190
| <
|
> |
>>
