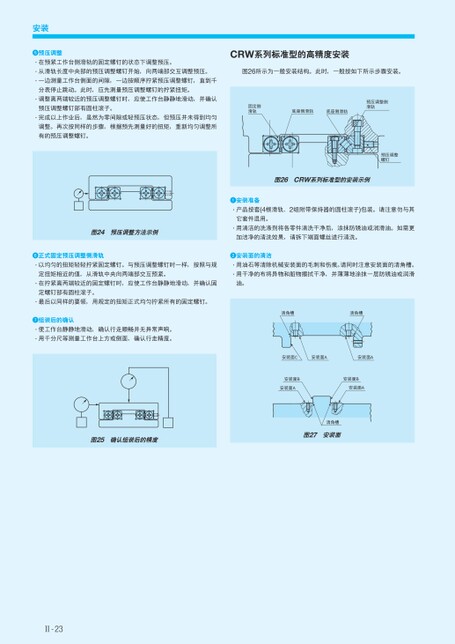

安装预压调整·在预紧工作台侧滑轨的固定螺钉的状态下调整预压。·从滑轨长度中央部的预压调整螺钉开始,向两端部交互调整预压。·一边测量工作台侧面的间隙,一边按顺序拧紧预压调整螺钉,直到千分表停止跳动。此时,应先测量预压调整螺钉的拧紧扭矩。·调整离两端较近的预压调整螺钉时,应使工作台静静地滑动,并确认预压调整螺钉部有圆柱滚子。·完成以上作业后,虽然为零间隙或轻预压状态,但预压并未得到均匀调整。再次按同样的步骤,根据预先测量好的扭矩,重新均匀调整所有的预压调整螺钉。图24预压调整方法示例CRW系列标准型的高精度安装图26所示为一般安装结构。此时,一般按如下所示步骤安装。固定侧滑轨底座侧滑轨底座侧滑轨预压调整侧滑轨预压调整螺钉图26CRW系列标准型的安装示例安装准备·产品按套(4根滑轨、2组附带保持器的圆柱滚子)包装。请注意勿与其它套件混用。·用清洁的洗涤剂将各零件清洗干净后,涂抹防锈油或润滑油。如需更加洁净的清洗效果,请拆下端面螺丝进行清洗。正式固定预压调整侧滑轨安装面的清洁·以均匀的扭矩轻轻拧紧固定螺钉。与预压调整螺钉时一样,按照与规定扭矩相近的值,从滑轨中央向两端部交互预紧。·用油石等清除机械安装面的毛刺和伤痕。请同时注意安装面的清角槽。·用干净的布将异物和脏物擦拭干净,并薄薄地涂抹一层防锈油或润滑·在拧紧离两端较近的固定螺钉时,应使工作台静静地滑动,并确认固油。定螺钉部有圆柱滚子。·最后以同样的要领,用规定的扭矩正式均匀拧紧所有的固定螺钉。组装后的确认·使工作台静静地滑动,确认行走顺畅并无异常声响。·用千分尺等测量工作台上方或侧面,确认行走精度。图25确认组装后的精度清角槽清角槽安装面C安装面A安装面A安装面B安装面A安装面B安装面A清角槽图27安装面Ⅱ-23
| <
|
> |
>>
