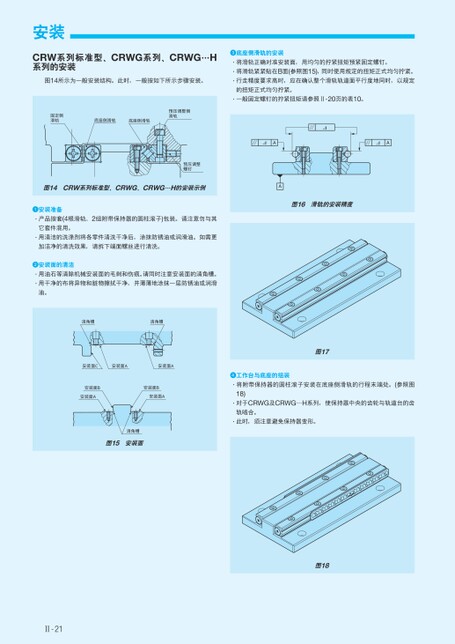

安装CRW系列标准型、CRWG系列、CRWG…H系列的安装图14所示为一般安装结构。此时,一般按如下所示步骤安装。底座侧滑轨的安装·将滑轨正确对准安装面,用均匀的拧紧扭矩预紧固定螺钉。·将滑轨紧紧贴在B面(参照图15),同时使用规定的扭矩正式均匀拧紧。·行走精度要求高时,应在确认整个滑轨轨道面平行度地同时,以规定的扭矩正式均匀拧紧。·一般固定螺钉的拧紧扭矩请参照Ⅱ-20页的表10。固定侧滑轨底座侧滑轨底座侧滑轨预压调整侧滑轨∆∆A∆A图14CRW系列标准型、CRWG、CRWG…H的安装示例A预压调整螺钉安装准备·产品按套(4根滑轨、2组附带保持器的圆柱滚子)包装。请注意勿与其它套件混用。·用清洁的洗涤剂将各零件清洗干净后,涂抹防锈油或润滑油。如需更加洁净的清洗效果,请拆下端面螺丝进行清洗。安装面的清洁·用油石等清除机械安装面的毛刺和伤痕。请同时注意安装面的清角槽。·用干净的布将异物和脏物擦拭干净,并薄薄地涂抹一层防锈油或润滑油。图16滑轨的安装精度清角槽清角槽安装面C安装面A安装面A安装面B安装面A安装面B安装面A清角槽图15安装面图17工作台与底座的组装·将附带保持器的圆柱滚子安装在底座侧滑轨的行程末端处。(参照图18)·对于CRWG及CRWG…H系列,使保持器中央的齿轮与轨道台的齿轨啮合。·此时,须注意避免保持器变形。图18Ⅱ-21
| <
|
> |
>>
