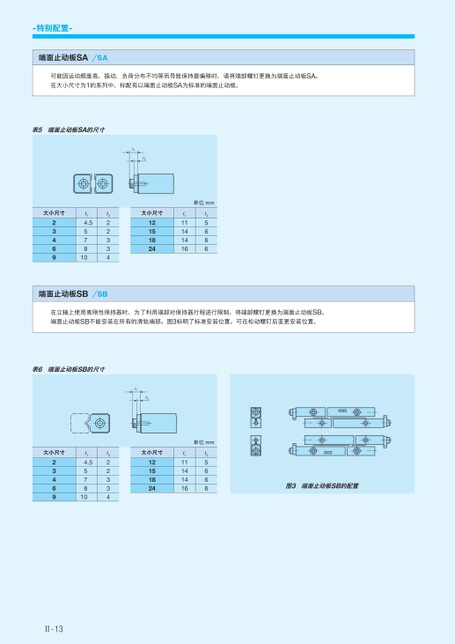

-特别配置-端面止动板SA/SA可能因运动频度高,振动、负荷分布不均等而导致保持器偏移时,请将端部螺钉更换为端面止动板SA。在大小尺寸为1的系列中,标配有以端面止动板SA为标准的端面止动板。表5端面止动板SA的尺寸t1t2大小尺寸12151824单位mmt111141416t25666大小尺寸23469t14.557810t222334端面止动板SB/SB在立轴上使用高刚性保持器时,为了利用端部对保持器行程进行限制,将端部螺钉更换为端面止动板SB。端面止动板SB不能安装在所有的滑轨端部。图3标明了标准安装位置。可在松动螺钉后变更安装位置。表6端面止动板SB的尺寸t1t2大小尺寸23469t14.557810t222334大小尺寸12151824单位mmt111141416t25666图3端面止动板SB的配置Ⅱ-13
| <
|
> |
>>
