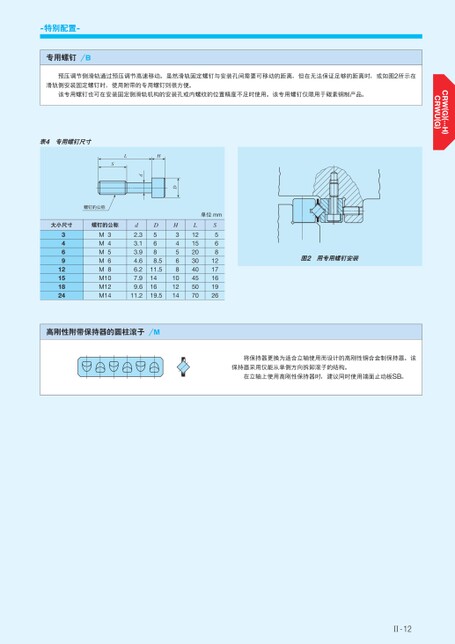

-特别配置-专用螺钉/B预压调节侧滑轨通过预压调节高速移动。虽然滑轨固定螺钉与安装孔间需要可移动的距离,但在无法保证足够的距离时,或如图2所示在滑轨侧安装固定螺钉时,使用附带的专用螺钉则很方便。该专用螺钉也可在安装固定侧滑轨机构的安装孔或内螺纹的位置精度不足时使用。该专用螺钉仅限用于碳素钢制产品。表4专用螺钉尺寸LHSd螺钉的公称大小尺寸螺钉的公称346912151824M34MM5M6M8M10M12M14DH34568101214单位mmL1215203040455070S5681217161926d2.33.13.94.66.27.99.611.2D5688.511.5141619.5高刚性附带保持器的圆柱滚子/M图2用专用螺钉安装将保持器更换为适合立轴使用而设计的高刚性铜合金制保持器。该保持器采用仅能从单侧方向拆卸滚子的结构。在立轴上使用高刚性保持器时,建议同时使用端面止动板SB。Ⅱ-12
| <
|
> |
>>
